تست فلوک کابل شبکه با تجهیزات کالیبره
تست فلوک کابل شبکه چیست و چرا در پروژههای شبکه تا این حد مورد توجه قرار می‌گیرد؟ در اجرای زیرساخت‌های پسیو، تنها کابلکشی اصولی کافی نیست؛ آنچه کیفیت واقعی شبکه را مشخص میکند، نتایج تست و تأیید عملکرد کابل‌هاست. بسیاری از مشکلات سرعت، قطعی یا نویز شبکه به ضعف در همین مرحله برمی‌گردد.
به همین دلیل، تست فلوک به یکی از مراحل کلیدی در تحویل پروژههای حرفه‌ای شبکه تبدیل شده است. در ادامه به بررسی دقیق‌تر این موضوع می‌پردازیم.
تست فلوک کابل شبکه چیست؟
توضیحات تکمیلی...
تست فلوک چیست؟ این تست به فرآیند بررسی و ارزیابی کیفیت کابلکشی شبکه گفته میشود که با استفاده از دستگاه‌های تخصصی تستر شبکه انجام میشود. هدف از انجام این تست، اطمینان از این است که کابل‌های شبکه نصب‌شده مانند Cat5e، Cat6 یا Cat6a می‌توانند داده‌ها را مطابق استانداردهای تعیین‌شده منتقل کنند.
در این تست، پارامترهای فنی مختلفی مانند میزان افت سیگنال (Attenuation)، نویز و تداخل بین کابل‌ها (NEXT)، طول کابل، قطعی یا اتصال نادرست بررسی میشود. نتیجه تست معمولاً به‌صورت Pass (قبول) یا Fail (رد) ارائه میشود و مشخص میکند که کابل شبکه برای انتقال داده با سرعت استاندارد مناسب است یا خیر.
تست فلوک معمولاً پس از اجرای کابلکشی در پروژههای پسیو شبکه انجام میشود تا عملکرد صحیح لینک‌های شبکه تأیید شده و از بروز مشکلاتی مانند افت سرعت، نویز یا قطعی ارتباط در آینده جلوگیری شود.
چرا تست فلوک کابل شبکه اهمیت دارد؟
تست فلوک کابل شبکه به دلایل زیر اهمیت کلیدی دارد:
- تضمین سلامت و کیفیت فیزیکی: از صحت سربندی زوج‌سیم‌ها، عدم قطعی، اتصال کوتاه و کیفیت مس کابل اطمینان حاصل میکند.
- تأیید سرعت و پهنای باند واقعی: مشخص میکند کابل توانایی انتقال داده طبق استاندارد خود (مانند Cat6 یا Cat6a) و پشتیبانی از سرعت‌های ۱ تا ۱۰ گیگابیت بر ثانیه را دارد یا خیر.
- شناسایی نویز و افت سیگنال: پارامترهای حیاتی مانند افت سیگنال (Attenuation)، هم‌شنوایی (Crosstalk) و بازگشت سیگنال (Return Loss) را دقیقاً می‌سنجد.
- کاهش هزینههای عیب‌یابی: اختلالات پنهان شبکه را قبل از راه‌اندازی نهایی مشخص کرده و از دوباره‌کاری و اتلاف وقت جلوگیری میکند.
- شرط صدور گارانتی: برای دریافت گارانتی‌های معتبر زیرساخت شبکه (مانند گارانتی‌های ۱۵ تا ۲۵ ساله برندها)، ارائه گزارش متنی و گرافیکی تست فلوک الزامی است.
- اطمینان از عملکرد PoE: تضمین میکند کابل توانایی انتقال هم‌زمان داده و برق (PoE) را بدون افت ولتاژ یا گرم شدن کابل دارد.
انواع تست فلوک
هنگام استفاده از کابل شبکه، انتخاب روش تست صحیح بین تست لینک پرمننت و تست چنل به منظور مطابقت با استاندارد های تست ISO و TIA ضروری است. اما تفاوت تست پرمننت و تست چنل چیست؟

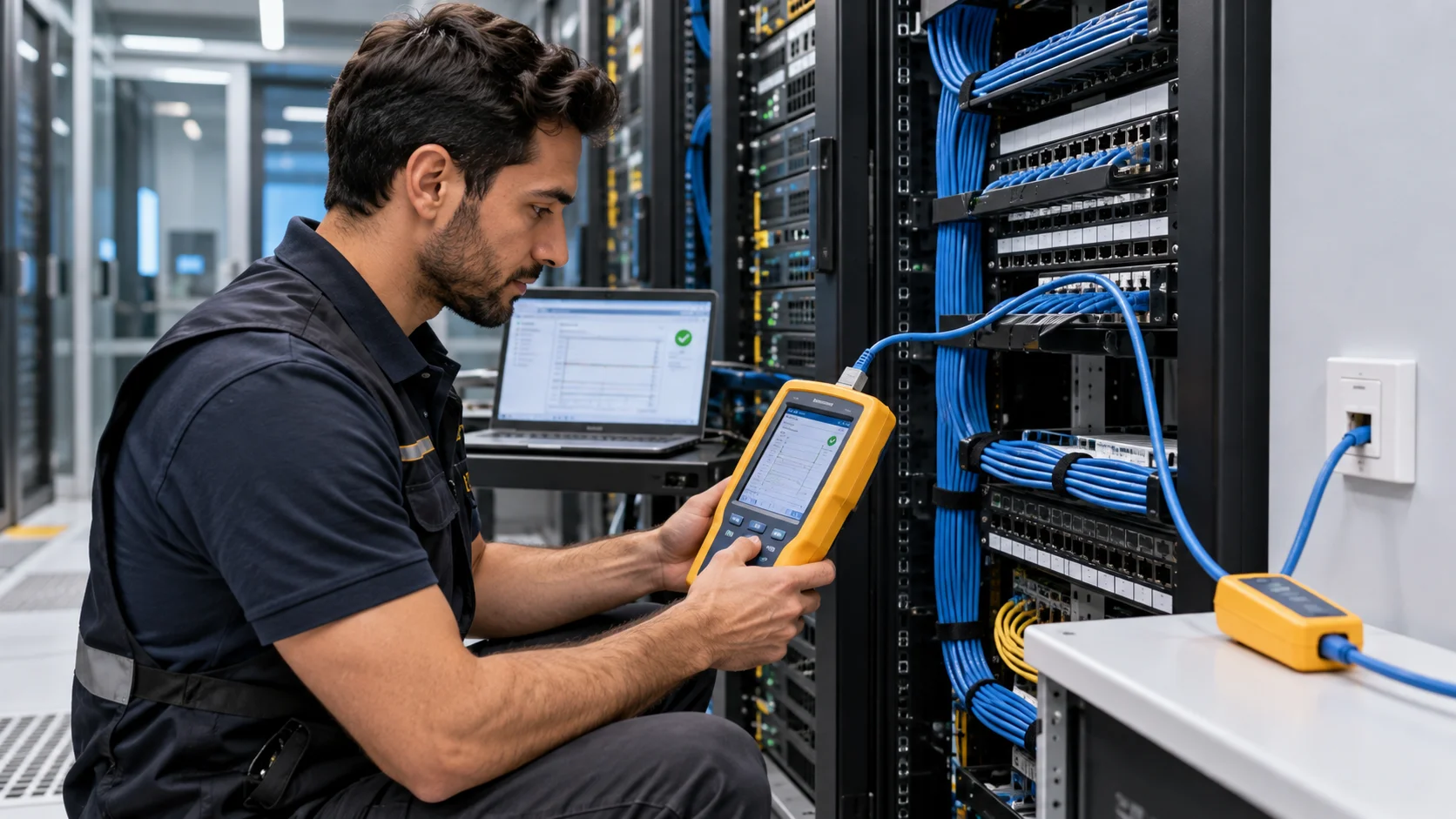

تست Permanent Link
تست پرمننت روشی سخت‌گیرانه‌تر و دقیق‌تر است که کابلکشی داخل دیوار یا داکت را بدون در نظر گرفتن پچ‌کوردهای رابط مورد ارزیابی قرار میدهد. در این حالت، تستر مستقیماً به کیستون‌های دو سر کابل متصل میشود تا کیفیت خالص کابلکشی زیرساخت بررسی شود. این روش استاندارد طلایی در پروژههای شبکه است و معمولاً کارفرماها برای تحویل نهایی پروژه پسیو، این نوع تست را ملاک قرار می‌دهند.
تست Channel
تست چنل ساده‌ترین و رایج‌ترین نوع تست است که کیفیت کابل شبکه را به همراه پچ‌کوردهای متصل به دو سر آن ارزیابی میکند. در این روش، تستر با استفاده از کابل‌های رابط به دو سر مسیر متصل میشود تا کیفیت کل مسیر ارتباطی (شامل کابل اصلی، کیستونها و پچ‌کوردهای اتصال) بررسی شود. این تست برای اطمینان از عملکرد نهایی شبکه در حالت واقعی و در حالتی که تجهیزات به هم متصل هستند، استفاده میشود.
تفاوت تست فلوک چنل و پرمننت
انتخاب بین تست پرمننت (Permanent Link) و چنل (Channel) به هدف شما از تست شبکه بستگی دارد. در ادامه تفاوت‌های کلیدی این دو روش بررسی شده است:
- تست پرمننت (توصیه شده برای شبکه‌های جدید): برای آزمایش زیرساخت‌های تازه نصب شده استفاده میشود. این تست تضمین میکند که کابلکشی افقی (از پچ‌پنل تا پریز) دقیقاً مطابق استانداردها عمل میکند. مزیت بزرگ آن این است که چون بخش ثابت زیرساخت را می‌سنجد، کارایی لینک در آینده همچنان به همین نتیجه اولیه وابسته است. اگر در شبکه مشکلی رخ دهد، ابتدا این لینک تست میشود تا از سلامت زیرساخت ثابت اطمینان حاصل شود.
- تست چنل (توصیه شده برای عیب‌یابی): زمانی استفاده میشود که شبکه از قبل نصب شده و قصد دارید کل مسیر، شامل پچ‌کوردها و تجهیزات متصل، را بررسی کنید. این تست مشخص میکند که آیا شبکه از یک برنامه خاص پشتیبانی میکند یا خیر.
- تست پرمننت: شامل بخش‌های ثابت شبکه است (مانند اتصال بین پچپنلها در اتاق سرور تا پریزهای محیط کار). بیشترین طول مجاز برای آن ۹۰ متر است. در این تست، آداپتورهای مخصوص دستگاه فلوک باعث می‌شوند تأثیر پچ‌کوردها از محاسبات حذف شود.
- فرمول ساختاری: پچ‌پنل + کابل + خروجی (کیستون)
- تست چنل: شامل کل مسیر ارتباطی (از سوئیچ تا رایانه) است. در این تست آداپتورهای استاندارد به پچ‌کوردها متصل می‌شوند. حداکثر طول مجاز کل این مسیر ۱۰۰ متر است.
- فرمول ساختاری: سیم (پچ‌کورد) + پچ‌پنل + کابل + خروجی + سیم (پچ‌کورد)
- تست پرمننت: یک نتیجه Pass تضمین میکند که سیستم زیرساخت همیشه کار میکند. این نتیجه فارغ از تغییر پچ‌کوردها، همچنان معتبر باقی می‌ماند.
- تست چنل: این آزمایش تنها تا زمانی معتبر است که پچ‌کوردها تغییر نکنند. اگر پچ‌کوردها تعویض شوند، تست دیگر اعتبار ندارد.
اگر دستگاهی به شبکه متصل نمی‌شود، با استفاده از این دو تست می‌توان مشکل را پیدا کرد:
- اگر تست چنل Fail شد، ابتدا تست پرمننت را انجام می‌دهیم. اگر تست پرمننت Pass بود، یعنی مشکل به احتمال زیاد از پچ‌کوردهاست.
- اگر تست پرمننت هم Fail شد، یعنی زیرساخت دچار آسیب یا دستکاری شده است.
کاربرد تست فلوک در شبکه
تست فلوک نقشی اساسی در تأیید کیفیت و تضمین کارایی زیرساخت شبکه دارد. اجرای کابلکشی بدون ارزیابی دقیق، مانند ساختن ساختمانی بدون بررسی پی‌ریزی آن است. این تست کاربردهای متنوعی در مراحل مختلف راه‌اندازی و نگهداری شبکه دارد که در ادامه به مهم‌ترین آن‌ها اشاره میشود:
عیب‌یابی سریع و دقیق: یکی از کاربردهای اصلی این تست، شناسایی محل دقیق خرابی‌ها، اتصالی‌ها یا قطعی‌های کابل در متراژهای طولانی است که عیب‌یابی دستی آن‌ها غیرممکن یا بسیار زمان‌بر است.
تضمین پهنای باند و سرعت واقعی: این تست مشخص میکند که آیا کابل‌های نصب‌شده واقعاً توانایی انتقال داده با سرعت استاندارد خود (مانند ۱ گیگابیت یا ۱۰ گیگابیت بر ثانیه) را دارند یا خیر.
پیشگیری از هزینههای اضافی در آینده: انجام تست در انتهای کار پسیو، از راه‌اندازی شبکه با کابل‌های معیوب یا تقلبی جلوگیری میکند و مانع از تحمیل هزینههای سنگین تعویض کابلکشی پس از دکوراسیون و چیدمان اداری میشود.
تأیید اصالت و کیفیت کابل‌ها: این تست به کارفرمایان کمک میکند تا از کیفیت مس مصرفی در کابل‌ها و اورجینال بودن تجهیزات خریداری‌شده اطمینان حاصل کنند.
صدور گزارش کیفیت برای تحویل پروژه: در پروژههای بزرگ سازمانی، ارائه گزارش رسمی تست فلوک به عنوان سند تأییدیه سلامت شبکه و شرط اصلی تسویه‌حساب با پیمانکاران پسیو محسوب میشود.
تست فلوک برای چه کابل‌هایی انجام میشود؟
ست فلوک برای انواع کابل‌های شبکه و فیبر نوری انجام میشود که مهم‌ترین آن‌ها عبارت‌اند از:
1- کابل‌های مس (Twisted Pair)
تست فلوک روی تمام رده‌های کابل شبکه مسی (شیلددار UTP/STP/SFTP) انجام میشود:
- Cat5e: پشتیبانی تا سرعت ۱ گیگابیت بر ثانیه
- Cat6: پشتیبانی تا سرعت ۱ تا ۱۰ گیگابیت بر ثانیه (در فواصل کوتاه)
- Cat6a: پشتیبانی کامل از سرعت ۱۰ گیگابیت بر ثانیه
- Cat7 و Cat7a: کابل‌های شیلددار با پهنای باند بالا برای دیتاسنترها
- Cat8: جدیدترین استاندارد کابل‌های مس برای سرعت‌های ۲۵G و ۴۰G در دیتاسنترها
2- کابل‌های فیبر نوری (Fiber Optic)
برای سنجش افت نور، تضعیف سیگنال و صحت جوش (فیوژن):
- کابل فیبر نوری سینگل مود (Single-Mode – SM): مانند کابل‌های OS1 و OS2 (مناسب فواصل طولانی)
- کابل فیبر نوری مالتی مود (Multi-Mode – MM): مانند کابل‌های OM1, OM2, OM3, OM4, OM5 (مناسب دیتاسنترها و شبکه‌های داخلی)
3- کابل‌های تلفن و مخابراتی
کابل‌های مولتی پیر (Multi-Pair): مانند کابل‌های ۱۰، ۲۵ یا ۵۰ زوجی مخابراتی برای بررسی سلامت زوج‌سیم‌ها و اتصالات.
4- پچ‌کوردها (Patch Cords)
تست تخصصی پچ‌کورد (Patch Cord Test) برای اطمینان از سلامت کابل‌های رابط کوتاه بین پچ‌پنل، سوییچ و تجهیزات.
انواع پارامترهای تست Fluke و کاربرد آن ها
در فرآیند اجرای پروژههای پسیو، انجام تست سلامت کابل به ما کمک میکند تا از کیفیت اتصالات و عدم وجود نقص در سیم‌کشی مطمئن شویم. در واقع، هنگام تست کابل شبکه پارامترهای فنی متعددی سنجیده می‌شوند که همگی در نهایت در قالب یک گزارش تست کابل به کارفرما ارائه می‌شوند تا عملکرد بدون نقص شبکه را تضمین کنند. مهم‌ترین پارامترهایی که در این تست اندازه‌گیری می‌شوند عبارتند از:
نقشه سیم‌کشی (Wire Map): این پارامتر ساختار داخلی و نحوه اتصال زوج سیم‌ها را بررسی میکند تا مطمئن شویم کابل‌ها دچار اتصال کوتاه، قطعی یا جابه‌جایی پین‌ها نشده‌اند.
طول کابل (Length): متراژ دقیق کابلکشی را مشخص میکند؛ چرا که کابل‌های شبکه نباید از طول استاندارد (معمولاً ۱۰۰ متر برای کابل‌های مسی) فراتر بروند تا سیگنال دچار افت نشود.
تضعیف سیگنال (Attenuation / Insertion Loss): این معیار میزان کاهش قدرت سیگنال در طول مسیر کابل را اندازه‌گیری میکند.
هم‌شنوی یا نویز (NEXT / Near-End Crosstalk): تداخل سیگنال بین زوج سیم‌های مختلف در ابتدای کابل را بررسی میکند که تأثیر زیادی روی کیفیت انتقال داده دارد.
تأخیر انتشار (Propagation Delay): مدت زمانی را که طول می‌کشد تا سیگنال از یک سر کابل به سر دیگر برسد اندازه‌گیری میکند.
مقاومت کابل (Resistance): میزان مقاومت الکتریکی کابل را بر حسب اهم می‌سنجد تا از کیفیت آلیاژ به کار رفته در مس کابل مطمئن شود.

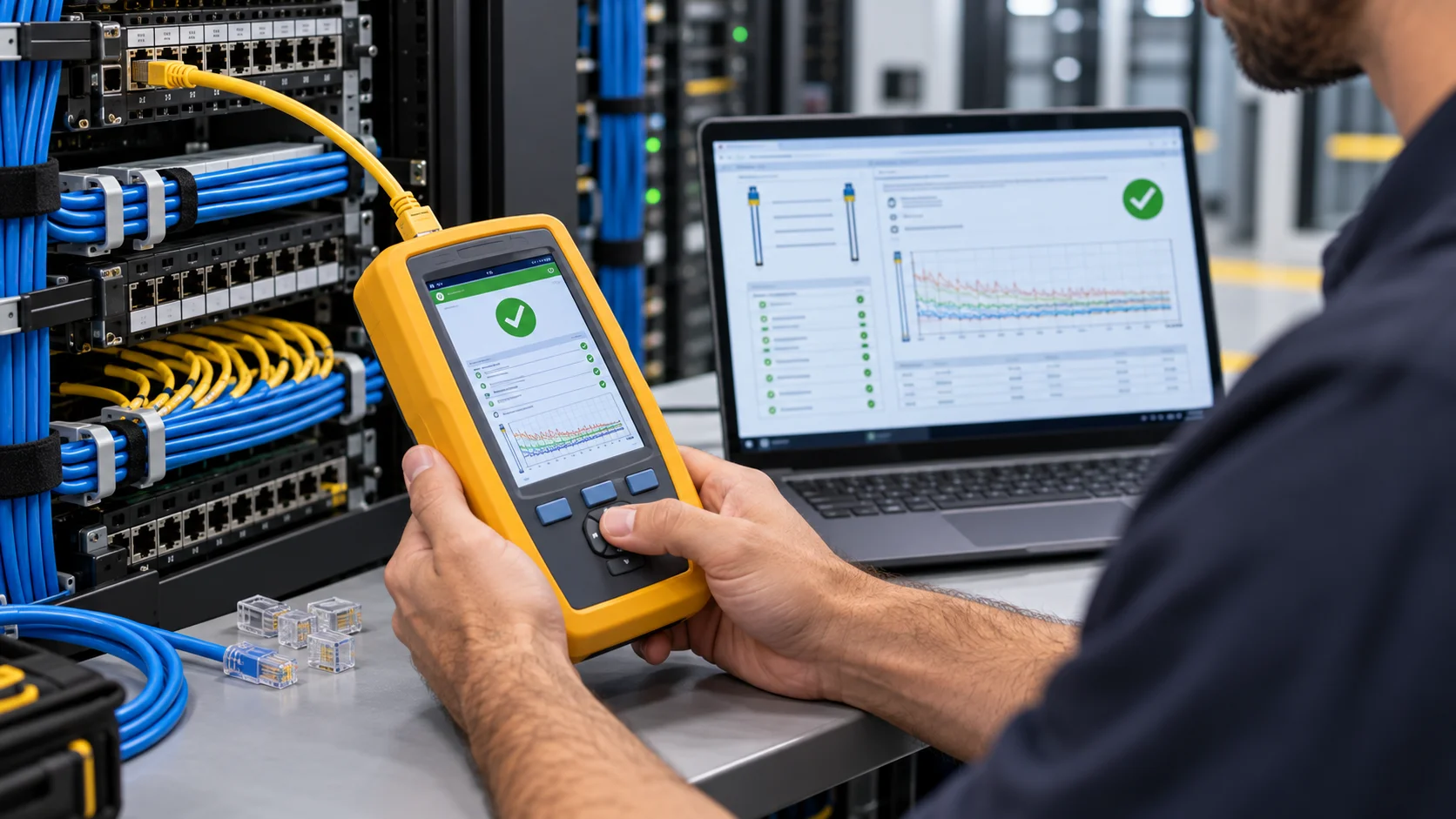

نتیجه تست فلوک کابل شبکه چگونه تفسیر میشود؟
تحلیل پارامترهای تست فلوک از چند بخش اصلی تشکیل شده که بررسی هرکدام سلامت کابل را مشخص میکند:
نتیجه کلی (PASS یا FAIL) : در بالای گزارش، کلمه PASS به معنی تأیید کامل و FAIL به معنی وجود خطا در کابل است. اگر کنار آن‌ها علامت ستاره (*) باشد، یعنی نتیجه در حد مرزی استاندارد است و کابل پایداری لازم را ندارد.
نقشه سیم‌کشی (Wiremap) و طول کابل (Length) : بخش Wiremap صحت اتصال ۸ رشته سیم را بررسی میکند تا قطعی، اتصال کوتاه یا جابه‌جایی رنگ‌ها مشخص شود. بخش Length نیز طول دقیق کابل را می‌سنجد که نباید از استاندارد ۱۰۰ متر بیشتر باشد.
3- افت سیگنال (Insertion Loss) و مقاومت (Resistance): این بخش مشخص میکند سیگنال در طول مسیر چقدر تضعیف میشود. همچنین میزان مقاومت الکتریکی کابل سنجیده میشود که اگر بالا باشد، نشان‌دهنده ناخالصی مس یا استفاده از کابل‌های بی‌کیفیت CCA (آلومینیوم با روکش مس) است.
4- تداخل و نویز (NEXT و PS-NEXT) : پارامتر NEXT میزان هم‌شنوایی یا القای نویز بین زوج‌سیم‌ها را نشان میدهد. هرچه عدد گزارش‌شده در این بخش بزرگ‌تر و مثبت‌تر باشد، کابل در برابر نویز مقاوم‌تر است.
5- بازگشت سیگنال (Return Loss): این فاکتور میزان سیگنالی را که به دلیل نامطبوع بودن امپدانس بازمی‌گردد نشان میدهد. مقادیر ضعیف در این بخش معمولاً ناشی از خمیدگی شدید کابل، له‌شدگی یا کیستون‌زنی غیراستاندارد است.
خدمات تست فلوک کابل شبکه شایگان شامل چه مواردی است؟
شایگان خدمات تست فلوک را برای بررسی سلامت کابل‌های مسی (Cat5e، Cat6، Cat6a و Cat7) و لینک‌های فیبر نوری انجام میدهد. این خدمات شامل اجرای تست‌های دقیق Permanent Link (برای زیرساخت و کابل‌های داخل داکت و ترانک) و تست Channel (بررسی کل مسیر همراه با پچ‌کوردها) است. علاوه بر این، در صورت وجود اختلال، سرویس عیب‌یابی دقیق برای مشخص کردن متراژ خرابی، رفع اشکال سربندی کیستونها و پچ‌پنل و تست پچ‌کوردها نیز ارائه میشود.
مراحل انجام تست فلوک
ابتدا نوع کابل و استاندارد مدنظر در دستگاه فلوک تنظیم میشود. سپس تکنسین با اتصال دستگاه به دو سر کابل، تست را آغاز میکند. تستر در چند ثانیه تمام فاکتورهای فیزیکی و سیگنالی از جمله نقشه سیم‌بندی، متراژ، افت سیگنال و نویز را تحلیل میکند. در پایان، تمامی داده‌ها ذخیره شده و گزارش رسمی در قالب فایل PDF یا خروجی نرم‌افزار LinkWare تحویل کارفرما میشود.
مزایای خدمات تست فلوک شایگان
مهم‌ترین مزیت، تحویل گزارش معتبر و مستند جهت ارائه به کارفرما یا اخذ گارانتی زیرساخت است. همچنین به دلیل حضور کارشناسان مسلط به پسیو، در صورت بروز خطای Fail، علت دقیق مشکل در همان لحظه مشخص شده و امکان اصلاح سریع سربندی وجود دارد تا پروژه بدون تاخیر تایید شود.
انجام خدمات Fluke Test با تستر کالیبره
دستگاه‌های تست فلوک اگر دوره کالیبراسیون آن‌ها گذشته باشد، در خواندن افت سیگنال و نویز دچار خطا می‌شوند و ممکن است نتیجه درست ندهند. در شایگان، تست‌ها با دستگاه‌های به‌روز و دارای برگه کالیبراسیون معتبر انجام میشود تا درصد خطای اندازه‌گیری به صفر برسد و نتایج کاملاً قابل اتکا باشند.
محاسبه هزینه و قیمت تست فلوک کابل شبکه
تست فلوک قیمت متفاوتی ممکن است داشته باشد و بر مبنای تعداد نودها (تعداد سرخط‌های شبکه) محاسبه میشود و با افزایش تعداد نود، هزینه هر نود کاهش پیدا میکند. عواملی مثل رده کابل (مسی معمولی یا فیبر و Cat6a)، مسافت و پراکندگی نودها در طبقات، و نیاز به رفع عیب در حین کار، بر قیمت نهایی تاثیرگذار هستند.
درخواست خدمات تست فلوک کابل شبکه از شایگان
برای ثبت درخواست یا دریافت پیش‌فاکتور، کافی است تعداد نودها و نوع بستر شبکه خود را از طریق وب‌سایت شایگان یا تماس مستقیم با بخش فنی اعلام کنید تا هماهنگی‌های لازم جهت اعزام کارشناس و تجهیزات به محل پروژه انجام شود.
سوالات متداول
تست فلوک کابل شبکه چه چیزی را مشخص میکند؟
تست فلوک در واقع شناسنامه سلامت کابل شماست. این تست مشخص میکند که آیا کابل در حین نصب آسیب دیده یا خیر، آیا سربندی کیستونها و پچپنلها استاندارد انجام شده و از همه مهمتر، آیا پهنای باند و سرعت نامی کابل (مثلاً ۱ گیگابیت یا ۱۰ گیگابیت) واقعاً در طول مسیر تامین میشود یا در جایی دچار افت سیگنال و نویز شدید است.
تست فلوک چقدر زمان می‌برد؟
زمان تست بستگی به تعداد نودهای شبکه شما دارد. در حالت استاندارد، انجام هر تست حدود ۱۰ تا ۱۵ ثانیه زمان می‌برد، اما زمانِ اصلی صرفِ جابه‌جایی تکنسین بین اتاق‌های سرور و محل نودها و متصل کردن دستگاه به دو سر کابل میشود. برای پروژههای کوچک معمولاً در یک روز کاری و برای پروژههای بزرگ بر اساس حجم کار برنامه‌ریزی میشود.
آیا برای کابلکشی جدید انجام تست فلوک ضروری است؟
بله، کاملاً ضروری است. کابلکشی جدید بدون تست فلوک مثل ساختمانسازی بدون تاییدیه مهندس ناظر است. ممکن است ظاهر کار عالی باشد اما در عمل نویز یا اتصالات ضعیف باعث قطعشدنهای متناوب یا کندی سرعت شود. تست فلوک تنها راهی است که کیفیت نهایی و تضمین بازگشت سرمایه شما را تایید میکند.
آیا شایگان گزارش تست فلوک را ارائه میدهد؟
بله، در پایان کار، مجموعه شایگان تمامی نتایج را از حافظه دستگاه استخراج کرده و به صورت یک گزارش کامل و رسمی (فایل PDF یا فایل نرم‌افزار LinkWare) به شما تحویل میدهد. این گزارش مدرک معتبری برای اثبات سلامت زیرساخت به کارفرما یا دریافت گارانتی تجهیزات شبکه است.
آیا شایگان خدمات تست فلوک را فقط در تهران ارائه میدهد؟
خدمات شایگان برای پروژههای سراسر کشور قابل انجام است. اگر پروژه در تهران باشد، اعزام تیم فنی و تجهیزات در سریعترین زمان ممکن انجام میشود. برای پروژههای شهرستان نیز هماهنگی جهت اعزام تیم فنی با هزینههای توافقی امکانپذیر است.
آیا تست فلوک با دستگاه کالیبره انجام میشود؟
قطعاً. اعتبار تست فلوک به کالیبره بودن دستگاه است. تسترهای شایگان به صورت دوره‌ای کالیبره می‌شوند تا دقت اندازه‌گیری تضمین شود. بدون کالیبراسیون، نتایج تست می‌تواند گمراه‌کننده باشد و عملاً هزینه‌ای که بابت تست پرداخت کرده‌اید هدر می‌رود.
