طراحی و پیادهسازی یک شبکه کامپیوتری پایدار، بدون رعایت اصول و قواعد زیرساختی امکانپذیر نیست. استاندارد کابل کشی شبکه مجموعهای از قوانین، دستورالعملها و چارچوبهای بینالمللی است که تضمین میکند تجهیزات سختافزاری مختلف در یک شبکه LAN یا WAN بدون تداخل و با حداکثر پهنای باند با یکدیگر ارتباط برقرار کنند. عدم توجه به این استانداردها در زمان راهاندازی زیرساخت، هزینههای سنگین عیبیابی و قطعیهای مکرر را در آینده به دنبال خواهد داشت.
در این مقاله، به بررسی دقیق استاندارد کابل کشی شبکه، اهمیت رعایت اصول در اجرای پسیو شبکه، و روشهای بهینهسازی و عیبیابی کابل شبکه خواهیم پرداخت.
برای اطلاع از خدمات کابل کشی شبکه شایگان کلیک کنید.

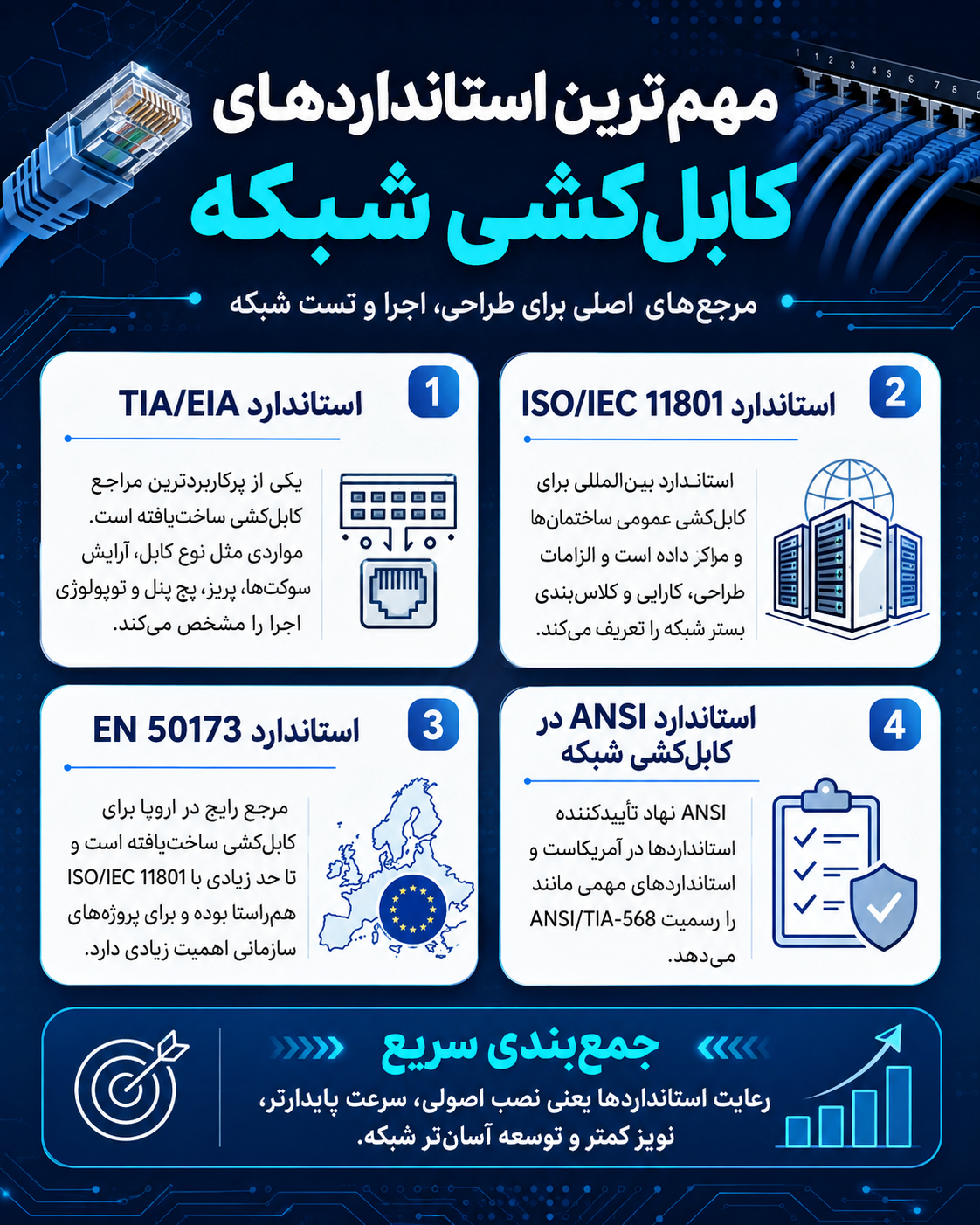

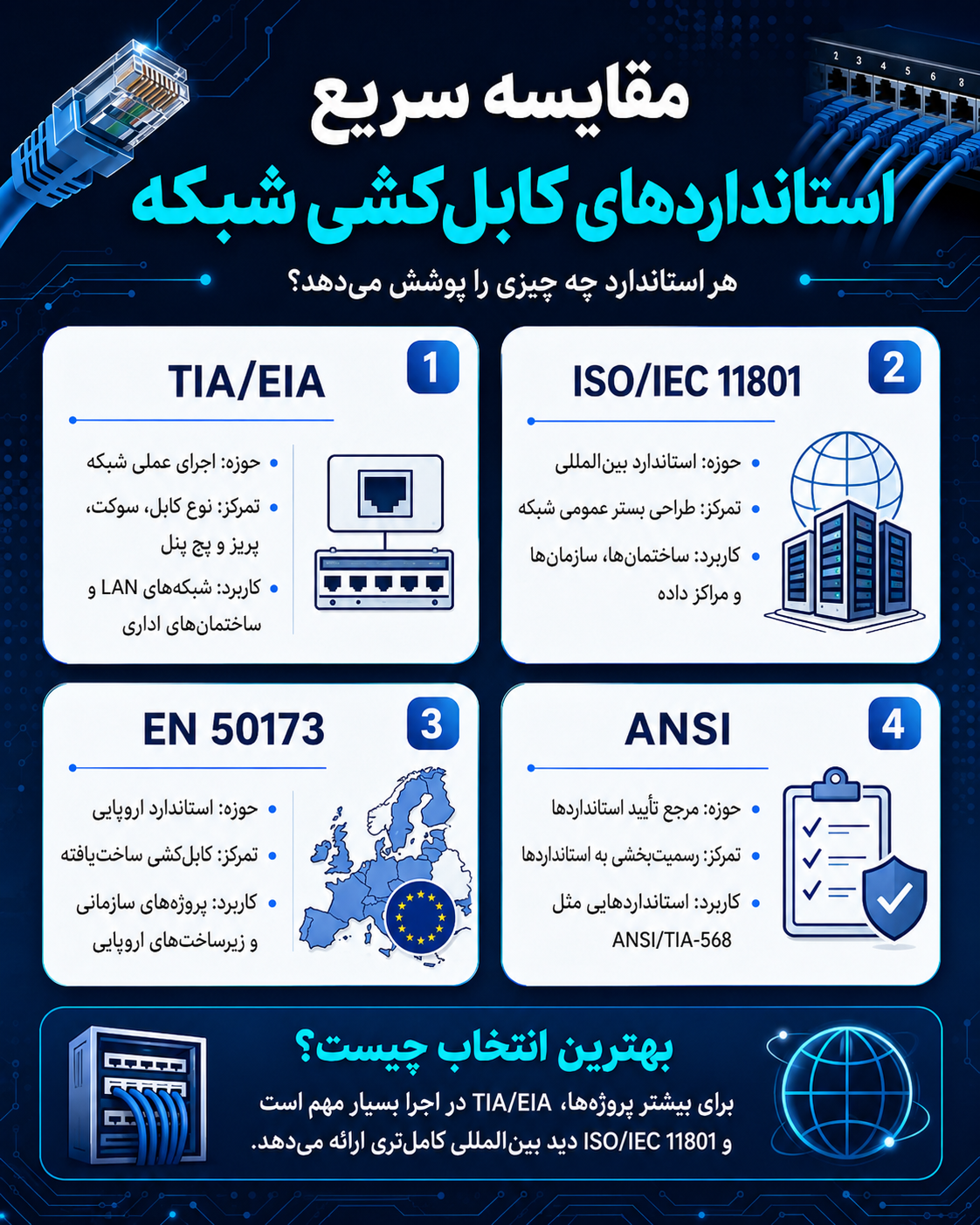

مهمترین استانداردهای کابلکشی شبکه
در دنیای فناوری اطلاعات، سازمانهای متعددی اقدام به تدوین استانداردهای بینالمللی برای یکپارچهسازی فرآیند ساخت، تست و استاندارد نصب کابل شبکه کردهاند. شناخت این قوانین به مهندسان شبکه کمک میکند تا پروژههای خود را بر اساس معیارهای پذیرفتهشده جهانی طراحی کنند.
استاندارد TIA/EIA
این استاندارد که توسط اتحادیه صنایع مخابرات (TIA) و اتحاد صنایع الکترونیک (EIA) توسعه یافته، محبوبترین و رایجترین مرجع در سراسر جهان بهویژه در آمریکای شمالی است. استاندارد ANSI/TIA-568 مشخصات فنی کابلهای مسی و فیبر نوری، کانکتورها و روشهای سوکتزنی را تعیین میکند. این استاندارد شامل زیرمجموعههای مختلفی است که به مرور زمان آپدیت شدهاند؛ به عنوان مثال TIA-568.C و TIA-568.D استانداردهای مربوط به کارایی کابلهای مسی زوج به هم تابیده (Twisted Pair) و فیبر نوری را در مراکز داده و ساختمانهای اداری مدرنتر بازتعریف کردهاند.
دو طرح رنگبندی معروف سیمها در کابلهای شبکه، یعنی T568A و T568B، مستقیماً از دل این استاندارد بیرون آمدهاند. این دو طرح، نحوه قرارگیری ۸ رشته سیم رنگی درون کانکتور RJ45 را مشخص میکنند که رعایت دقیق آنها برای جلوگیری از تداخلات سیگنالی و ایجاد ارتباط سالم بین تجهیزات اکتیو الزامی است.
استاندارد ISO/IEC 11801
سازمان بینالمللی استانداردسازی (ISO) با همکاری کمیسیون بینالمللی الکتروتکنیک (IEC)، استاندارد ISO/IEC 11801 را برای کابلکشی ساختیافته در ساختمانهای تجاری و اداری تدوین کرده است. این استاندارد جهانی، سیستمهای کابلکشی را بر اساس کلاسهای عملکردی تقسیمبندی میکند. به عنوان مثال، کابلکشی کلاس E معادل عملکرد کابلهای Cat6 و کلاس EA معادل عملکرد Cat6A در فرکانسهای بالاتر است. این استاندارد به طور دقیق پارامترهای انتقال سیگنال مانند افت مسیر (Attenuation)، برگشت سیگنال (Return Loss) و مقاومت در برابر نویزهای خارجی را ارزیابی و مشخص میکند.
استاندارد EN 50173
استاندارد EN 50173 نسخه بومیسازی شده استانداردهای کابلکشی برای کشورهای اتحادیه اروپا است. این استاندارد که توسط کمیته اروپایی استانداردسازی الکتروتکنیک (CENELEC) تدوین شده، الزامات سختگیرانهتری را در زمینه سازگاری الکترومغناطیسی (EMC) و مقاومت کابلها در برابر آتشسوزی اعمال میکند. در استاندارد اروپا، استفاده از کابلهای بدون هالید و با دود کم (LSZH – Low Smoke Zero Halogen) در فضاهای عمومی و اداری جهت حفظ جان افراد در صورت بروز آتشسوزی، یک الزام حیاتی محسوب میشود.
استاندارد ANSI در کابلکشی شبکه
مؤسسه ملی استاندارد آمریکا (ANSI) به عنوان یک نهاد ناظر، استانداردهای مختلف از جمله استانداردهای حوزه شبکه را تایید میکند. یکی از حیاتیترین استانداردهای تایید شده توسط این سازمان، استاندارد ANSI/TIA-607 است که به سیستمهای ارتینگ (Earthing) و همبندی (Bonding) در زیرساختهای مخابراتی میپردازد. ارتینگ استاندارد مانع از آسیب دیدن تجهیزات حساس شبکه در اثر تخلیه بارهای الکتریکی ناخواسته و نویزهای ناشی از القای الکتریکی کابلهای برق مجاور میشود.
روشهای پیشرفته عیبیابی کابل شبکه
در زمان اجرای پسیو شبکه یا پس از بهرهبرداری از آن، ممکن است مشکلاتی در لایه فیزیکی رخ دهد. فرآیند عیبیابی کابل شبکه نیاز به ابزارها و دانش فنی خاصی دارد که به متخصصان اجازه میدهد محل دقیق قطعی یا افت کیفیت را پیدا کنند:
- تست با دستگاه فلوک (Fluke Test): دقیقترین روش تست لایه فیزیکی شبکه است. دستگاههای تستر فلوک (مانند DSX-8000) پارامترهای کلیدی مانند میزان کشش کابل، مقاومت الکتریکی، همشنوایی (Crosstalk) و مقدار افت سیگنال در طول مسیر را اندازهگیری کرده و گواهی استاندارد (تست چنل یا پرمننت) صادر میکنند.
- استفاده از تستر ردیاب کابل (Tone Generator & Probe): این ابزار که به عنوان زنگ اخبار یا ردیاب کابل نیز شناخته میشود، برای پیدا کردن مسیر کابلها در داکتهای شلوغ یا تشخیص کابل متصل به یک پریز خاص در سمت رک کاربرد دارد.
- استفاده از دستگاه OTDR در فیبر نوری: برای شبکههای مبتنی بر فیبر نوری، دستگاه OTDR با فرستادن پالسهای نوری به داخل هسته فیبر و تحلیل بازتاب آن، محل دقیق شکستگی، خمیدگی شدید یا افت جوش فیبر نوری (Splice) را بر حسب متر نشان میدهد.

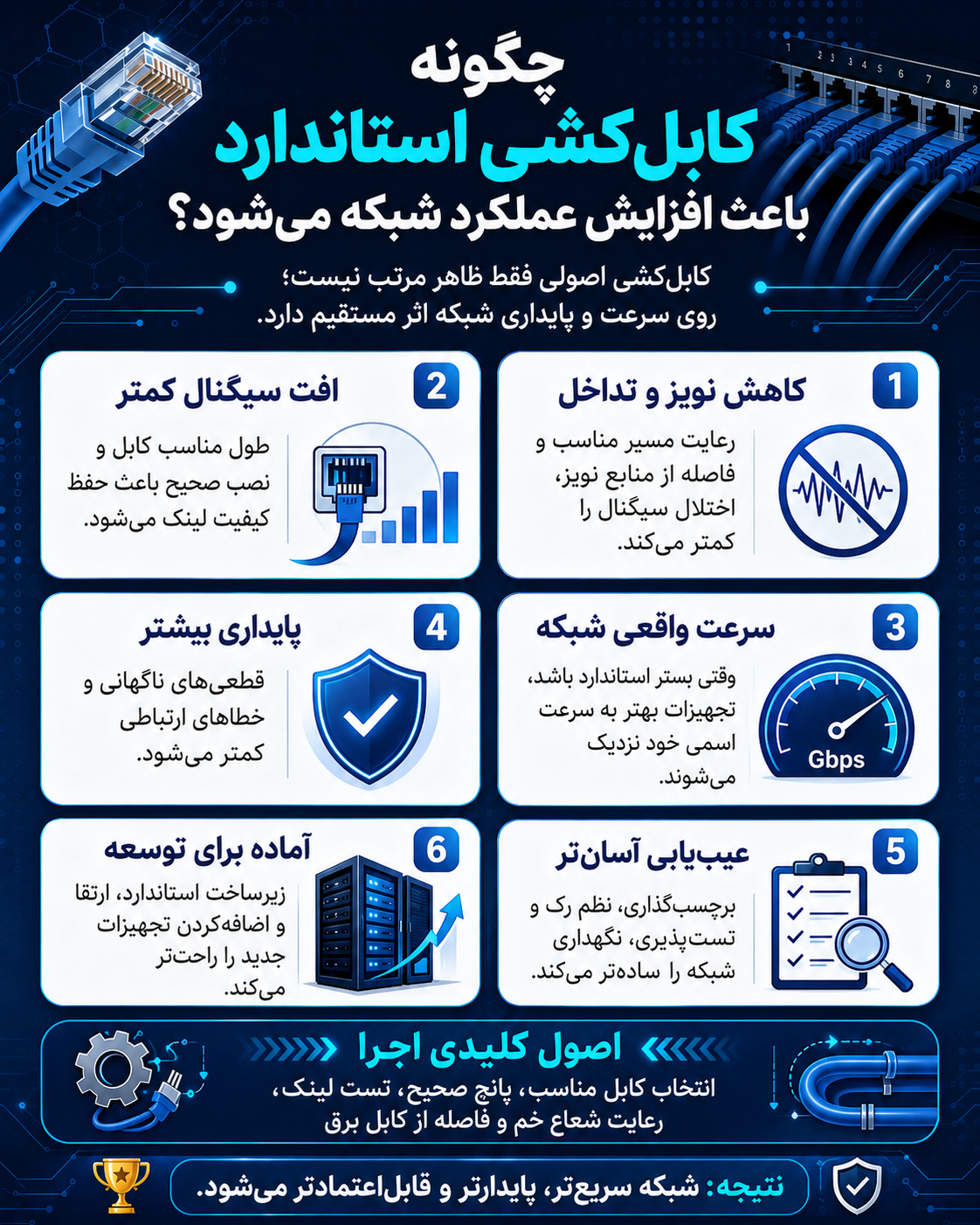

چگونه کابلکشی استاندارد باعث افزایش عملکرد شبکه میشود؟
پیروی از اصول استاندارد نصب کابل شبکه در زمان اجرای پسیو شبکه، تاثیر مستقیمی بر پایداری و کارایی کل سیستم دارد. هنگامی که یک شبکه بر اساس الگوهای مهندسی کابلکشی میشود، پهنای باند واقعی شبکه به حداکثر میزان اسمی خود نزدیک میگردد.
جدول زیر نشان میدهد که استفاده از کابلهای استاندارد در فرکانسهای مختلف چه تاثیری بر سرعت انتقال داده و حداکثر مسافت تحت پوشش دارد:
| نوع کابل (دستهبندی استاندارد) | حداکثر سرعت انتقال داده (بیت بر ثانیه) | فرکانس کاری (مگاهرتز) | حداکثر طول مجاز کانال (متر) | کاربرد اصلی در شبکه |
|---|---|---|---|---|
| Cat 5e | 1 Gbps | 100 MHz | 100 m | شبکههای خانگی و اداری کوچک |
| Cat 6 | 10 Gbps | 250 MHz | 55 m (در سرعت 10G) | شبکههای اداری متوسط و محلی |
| Cat 6A | 10 Gbps | 500 MHz | 100 m | مراکز داده و شبکههای سازمانی بزرگ |
| Cat 7 | 10 Gbps | 600 MHz | 100 m | محیطهای صنعتی با نویز الکترومغناطیسی بالا |
| Cat 8 | 40 Gbps | 2000 MHz | 30 m | ارتباطات کوتاه و فوقسریع در دیتاسنترها |
رعایت استانداردها در کابلکشی مزایای زیر را به همراه دارد:
- کاهش پدیده همشنوایی (Crosstalk): پیچش منظم زوج سیمها بر اساس استانداردها، تداخل سیگنالهای مجاور را به حداقل میرساند.
- تسهیل روند توسعه: در کابلکشی ساختیافته، تغییر دکوراسیون اداری یا اضافه کردن سیستمهای جدید به راحتی و بدون نیاز به کابلکشی مجدد کل شبکه انجام میشود.
- سرعت در عیبیابی کابل شبکه: استفاده از شمارهگذاری (لیبلزنی) استاندارد در دو سر کابلها و آرایش منظم درون رک با استفاده از نگهدارندههای کابل (Cable Managers)، زمان پیدا کردن خرابیها را تا ۹۰ درصد کاهش میدهد.
- بهینهسازی مصرف انرژی و انتقال توان: رعایت استانداردها امکان استفاده ایمن از فناوری PoE (انتقال برق روی کابل شبکه) را جهت روشن کردن رادیوها، دوربینهای مداربسته و تلفنهای IP بدون خطر ذوب شدن کابل یا افت ولتاژ فراهم میکند.
مخاطبان و شرایط استفاده از استانداردهای کابلکشی
اجرای این استانداردها برای همه پروژهها یکسان نیست. در ادامه مشخص شده است که رعایت این قوانین برای چه گروههایی الزامی و برای چه مواردی نیاز به بومیسازی دارد:
چه کسانی باید این استانداردها را رعایت کنند؟
- پیمانکاران اجرای پسیو شبکه: برای تحویل پروژههای بدون نقص و دریافت تاییدیههای فنی.
- مدیران شبکه و IT سازمانها: جهت تضمین کیفیت سرویسدهی و کاهش هزینههای نگهداری.
- طراحان مراکز داده (Data Centers): به دلیل نیاز به پهنای باند بسیار بالا و حساسیت شدید نسبت به اتلاف سیگنال.
موارد نامناسب یا نیازمند تغییر (محدودیتها)
- پروژههای بسیار موقت یا کارگاهی کوتاه مدت: در این موارد هزینهکرد سنگین برای کابلکشی ساختیافته درون داکتها و ترانکها از نظر اقتصادی توجیهپذیر نیست و میتوان از آرایشهای سادهتر موقت استفاده کرد.
- محیطهای با نوسان دمایی یا رطوبت شدید: کابلهای شبکه معمولی (Indoor) در این فضاها آسیب میبینند؛ در این شرایط باید از استانداردهای خاص کابلهای بیرونی (Outdoor) با روکشهای محافظ دبلجکت، مقاوم در برابر اشعه UV یا ضد جونده (Anti-Rodent) استفاده کرد.
جمع بندی
رعایت استاندارد کابل کشی شبکه پایهگذار یک زیرساخت ارتباطی بدون نقص است. هرگونه کوتاهی در اجرای پسیو شبکه و عدم استفاده از تجهیزات باکیفیت استاندارد، در آینده منجر به مشکلاتی همچون قطعیهای مکرر، افت سرعت انتقال داده و دشواری در عیبیابی کابل شبکه خواهد شد. با سرمایهگذاری مناسب روی طراحی استاندارد و استفاده از متخصصان مجرب پسیو، پایداری و امنیت تبادل دادهها در سازمان خود را برای سالهای طولانی تضمین کنید.

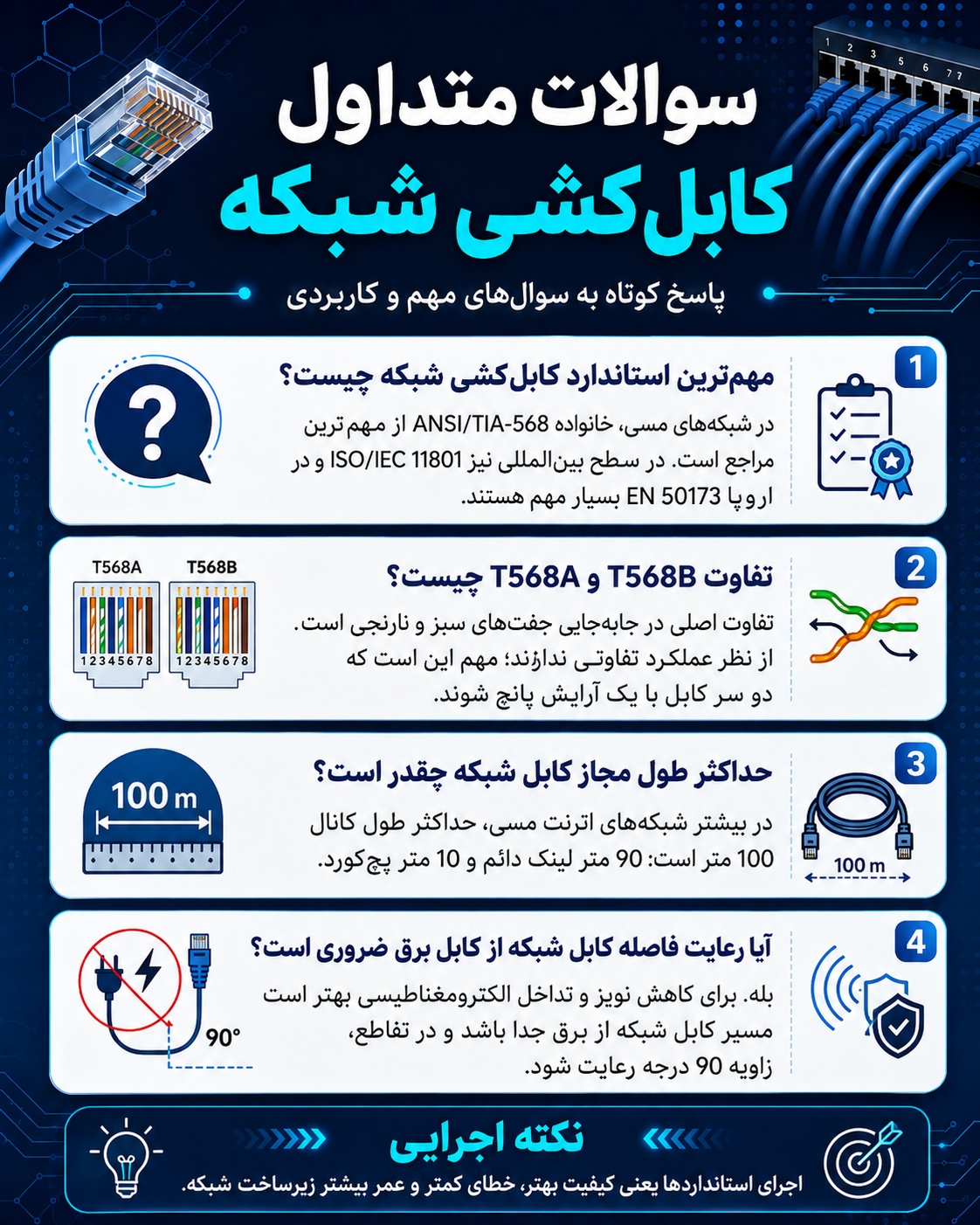

سوالات متداول
مهمترین استاندارد کابلکشی شبکه چیست؟
استاندارد ANSI/TIA-568 به عنوان مرجع اصلی کابلکشی مسی و نوری در جهان شناخته میشود و تمام جزئیات مربوط به نحوه نصب، کانکتورها و عملکرد کابلها را پوشش میدهد.
تفاوت T568A و T568B چیست؟
تفاوت اصلی این دو استاندارد در ترتیب رنگبندی زوج سیمهای سبز و نارنجی هنگام اتصال به سوکت RJ45 است. استاندارد T568B در پروژههای جدید و شبکههای تجاری بسیار رایجتر است. برای داشتن یک کابل مستقیم (Straight) جهت اتصال کامپیوتر به سوئیچ، باید هر دو سمت کابل از یک استاندارد (ترجیحاً T568B) استفاده کنند. در صورتی که یک سمت کابل T568A و سمت دیگر T568B سوکتزنی شود، کابل کراساوور (Crossover) ایجاد میشود که برای اتصال مستقیم دو دستگاه همنوع (مثل دو کامپیوتر بدون وجود سوئیچ) کاربرد دارد.
حداکثر طول مجاز کابل شبکه چقدر است؟
طبق استانداردهای TIA/EIA، حداکثر طول مجاز برای کابلهای مسی در یک لینک ارتباطی ۱۰۰ متر است. این مسیر به طور استاندارد شامل ۹۰ متر کابلکشی ثابت داخل دیوار یا ترانکینگ (Solid Horizontal Cable) و در مجموع ۱۰ متر کابل رابط انعطافپذیر (Patch Cord) در دو سر مسیر (۵ متر در سمت ایستگاه کاری و ۵ متر در اتاق سرور/رک) است. افزایش طول از این مقدار افت شدید سیگنال و عدم برقراری لینک را در پی دارد.
آیا رعایت فاصله کابل شبکه از کابل برق ضروری است؟
بله. عبور کابل شبکه از کنار کابلهای برق فشار قوی باعث ایجاد میدان مغناطیسی، نویز القایی و در نتیجه تخریب بستههای داده (Packet Loss) میشود. طبق استاندارد، کابلهای شبکه بدون شیلد (UTP) باید حداقل ۲۰ تا ۳۰ سانتیمتر از کابلهای برق فاصله داشته باشند. در صورت ناگزیر بودن به عبور مشترک، باید از کابلهای شیلددار و فویلدار (SFTP) و ترانکینگهای دارای پارتیشن فلزی متصل به سیستم ارت استفاده کرد.
