نحوه سیم کشی پریز شبکه یکی از مراحل مهم در اجرای کابلکشی ساختیافته در خانه، دفتر، فروشگاه یا محیطهای سازمانی است. برخلاف سوکت زدن کابل شبکه که معمولاً برای کابلهای کوتاه و اتصال مستقیم تجهیزات انجام میشود، پریز شبکه یا کیستون برای ایجاد یک نقطه اتصال ثابت، مرتب و قابل اعتماد در دیوار، ترانک یا پچپنل استفاده میشود. اجرای درست این اتصال، نقش مستقیمی در سرعت شبکه، پایداری ارتباط و کاهش خطاهای آینده دارد.
در یک اجرای اصولی، کابل شبکه از رک یا محل قرارگیری تجهیزات تا محل پریز کشیده میشود، سپس رشتههای داخلی کابل طبق استاندارد کابلکشی شبکه به کیستون متصل میشوند. در نهایت نیز با تستر شبکه یا دستگاههای تخصصیتر، کیفیت اتصال بررسی خواهد شد. کوچکترین اشتباه در رنگبندی کابل شبکه، پانچ ناقص سیمها یا باز کردن بیش از حد زوجهای تابیده میتواند باعث افت سرعت، قطعیهای مقطعی و دشوار شدن عیبیابی کابل شبکه شود.
پریز شبکه در واقع یک نقطه پایانی در کابلکشی افقی شبکه است. یک سمت کابل معمولاً به پچپنل داخل رک متصل میشود و سمت دیگر به کیستون یا پریز شبکه در محل کاربر. سپس با یک پچکورد کوتاه، کامپیوتر، تلفن تحت شبکه، اکسس پوینت، پرینتر یا تجهیزات دیگر به پریز متصل میشوند. این ساختار نسبت به کشیدن مستقیم کابل از رک تا دستگاه، بسیار مرتبتر، حرفهایتر و قابل نگهداریتر است.
برای اطلاع از خدمات نصب و راه اندازی تجهیزات شبکه شایگان کلیک کنید.

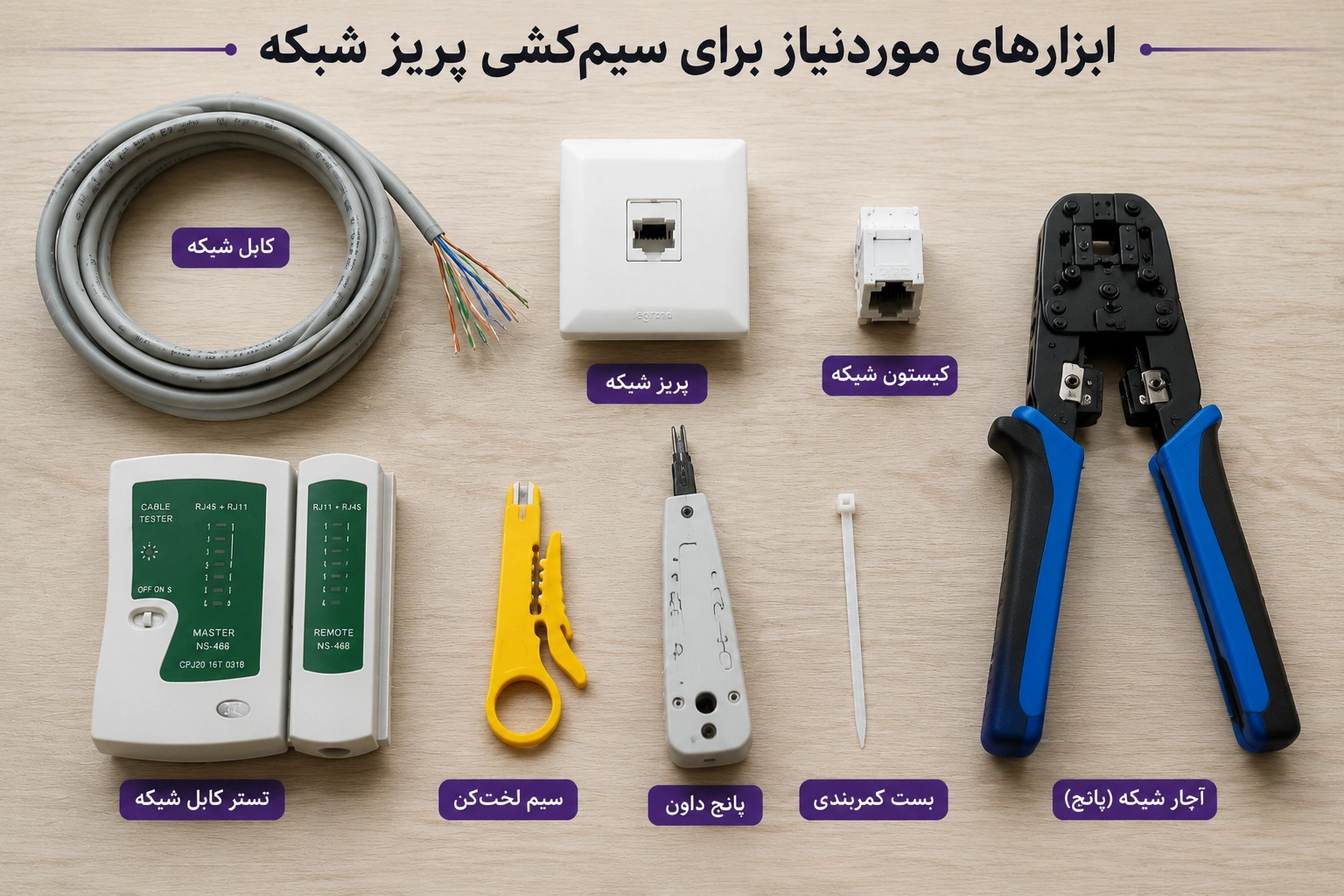

ابزارهای موردنیاز برای سیمکشی پریز شبکه
برای اجرای اصولی نحوه سیم کشی پریز شبکه، باید ابزار و تجهیزات مناسب در اختیار داشته باشید. مهمترین بخش کار، انتخاب کابل و کیستون همرده است. برای مثال، اگر کابل Cat6 استفاده میکنید، بهتر است کیستون، پچپنل و پچکورد نیز حداقل Cat6 باشند. استفاده از کیستون ضعیفتر میتواند کیفیت کل لینک را کاهش دهد.
کابل شبکه مورد استفاده معمولاً از نوع کابل زوج بههمتابیده است. در محیطهای معمولی اداری و خانگی، کابل UTP یا بدون شیلد کاربرد زیادی دارد. اما در محیطهای صنعتی، مسیرهای نزدیک به کابل برق، موتور، آسانسور، تجهیزات مخابراتی یا منابع نویز، استفاده از کابلهای شیلددار مانند FTP، SFTP یا F/UTP انتخاب مطمئنتری است. در این شرایط، کیستون و تجهیزات اتصال نیز باید شیلددار باشند تا شیلد کابل عملاً کارایی داشته باشد.
کیستون شبکه همان قطعهای است که رشتههای کابل در پشت آن پانچ میشوند و از سمت دیگر، یک پورت RJ45 برای اتصال پچکورد در اختیار شما قرار میدهد. کیستون داخل قاب پریز دیواری، ترانک، باکس روکار یا پچپنل قرار میگیرد. پیش از خرید باید به نوع کیستون، رده آن، شیلددار یا بدون شیلد بودن و سازگاری آن با ضخامت کابل توجه کنید.
آچار پانچ یا Punch Down Tool ابزار اصلی برای اتصال رشتهها به شیارهای کیستون است. این ابزار سیم را داخل تیغههای فلزی کیستون فشار میدهد تا روکش نازک سیم بریده شده و تماس الکتریکی برقرار شود. بیشتر آچارهای پانچ، اضافه سیم را نیز همزمان قطع میکنند. استفاده از پیچگوشتی، کاتر یا ابزارهای غیرتخصصی به جای آچار پانچ توصیه نمیشود؛ زیرا ممکن است به تیغههای کیستون آسیب بزند یا اتصال ناپایداری ایجاد کند.
استریپر کابل شبکه برای برداشتن روکش بیرونی کابل کاربرد دارد. این ابزار باید با دقت استفاده شود تا روکش رشتههای داخلی زخمی نشود. اگر هنگام لخت کردن کابل به رشتههای داخلی آسیب برسد، ممکن است کابل در تست اولیه سالم به نظر برسد اما بعد از خم شدن یا قرار گرفتن تحت فشار، دچار قطعی شود.
تستر کابل شبکه نیز بخش جدانشدنی کار است. تسترهای ساده میتوانند ترتیب اتصال ۸ رشته را بررسی کنند و قطعی، جابهجایی زوجها یا اتصال ناقص را نشان دهند. در پروژههای حرفهای، استفاده از Cable Certifier اهمیت بیشتری دارد؛ زیرا فقط پیوستگی سیمها را بررسی نمیکند، بلکه مواردی مانند طول کابل، افت سیگنال، نویز، Crosstalk و امکان پشتیبانی واقعی از استانداردهای Cat6 یا Cat6A را نیز ارزیابی میکند.

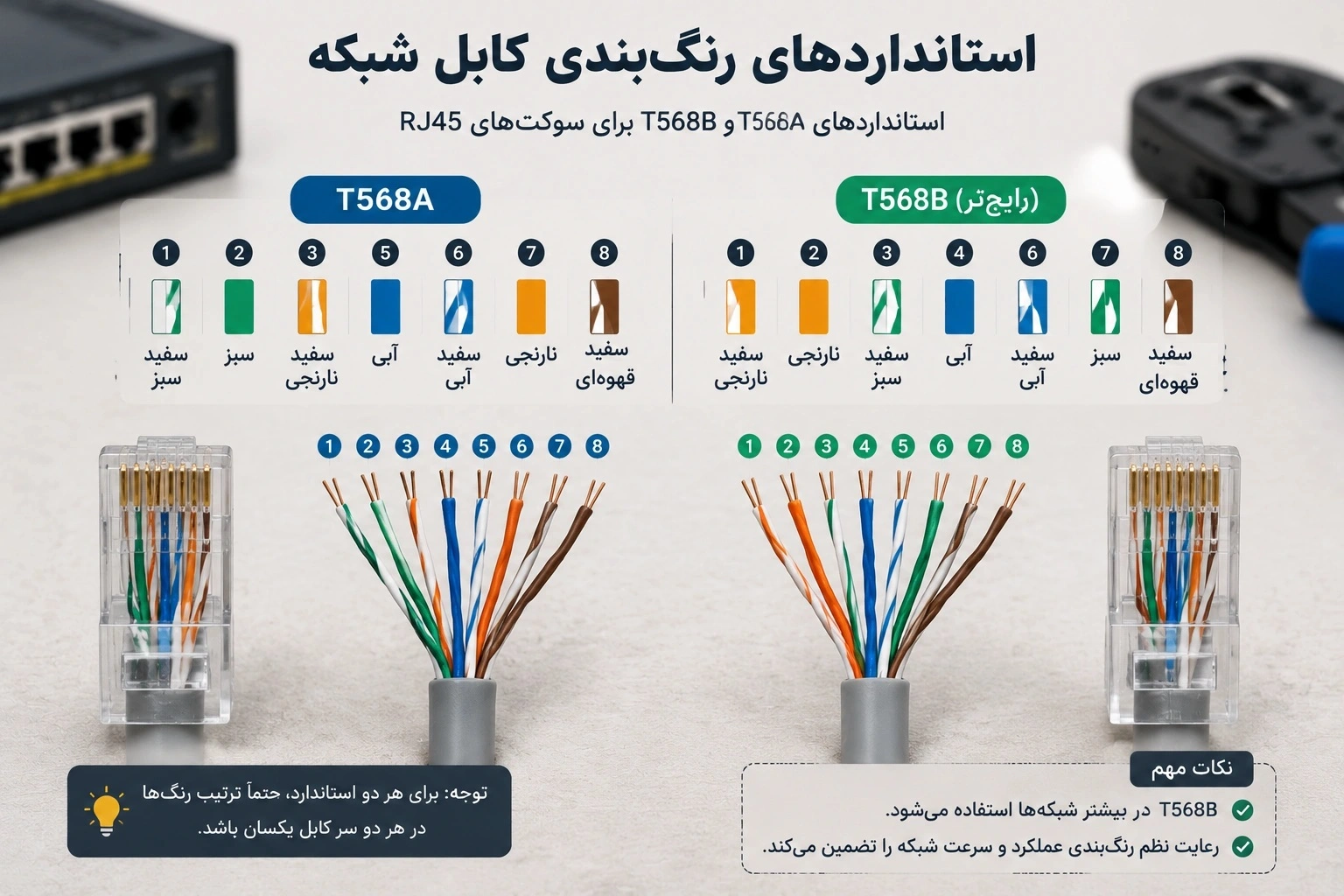

استانداردهای رنگبندی کابل شبکه
رنگبندی کابل شبکه بر اساس دو استاندارد بینالمللی T568A و T568B انجام میشود. این استانداردها مشخص میکنند هر یک از هشت رشته کابل باید در کدام شیار کیستون یا پین سوکت قرار بگیرد. تفاوت اصلی میان آنها در جابهجایی زوج سبز و نارنجی است.
در استاندارد T568A، ترتیب پینها از ۱ تا ۸ به این شکل است: سفید-سبز، سبز، سفید-نارنجی، آبی، سفید-آبی، نارنجی، سفید-قهوهای و قهوهای.
در استاندارد T568B، ترتیب پینها از ۱ تا ۸ به این شکل است: سفید-نارنجی، نارنجی، سفید-سبز، آبی، سفید-آبی، سبز، سفید-قهوهای و قهوهای.
هر دو استاندارد از نظر سرعت، پهنای باند و کیفیت انتقال داده تفاوتی با یکدیگر ندارند. آنچه اهمیت دارد، یکپارچگی در کل پروژه است. یعنی اگر در یک سمت کابل، مثلاً روی پچپنل، از T568B استفاده شده است، در سمت دیگر یعنی پریز شبکه نیز باید T568B اجرا شود.
در بسیاری از پروژههای شبکه در ایران، استاندارد T568B رایجتر است. با این حال، قبل از شروع کابلکشی بهتر است استاندارد موجود در رک، پچپنلها و نقاط قبلی بررسی شود. انتخاب یک استاندارد جدید برای بخشی از شبکه بدون توجه به ساختار فعلی، در زمان توسعه یا عیبیابی کابل شبکه مشکل ایجاد میکند.
روی اکثر کیستونها، راهنمای رنگی هر دو استاندارد A و B چاپ شده است. این راهنما معمولاً در دو ردیف یا با دو رنگ متفاوت نمایش داده میشود. هنگام پانچ کردن، فقط باید یکی از دو الگو را انتخاب کنید و تمام هشت رشته را دقیقاً مطابق همان الگو قرار دهید.

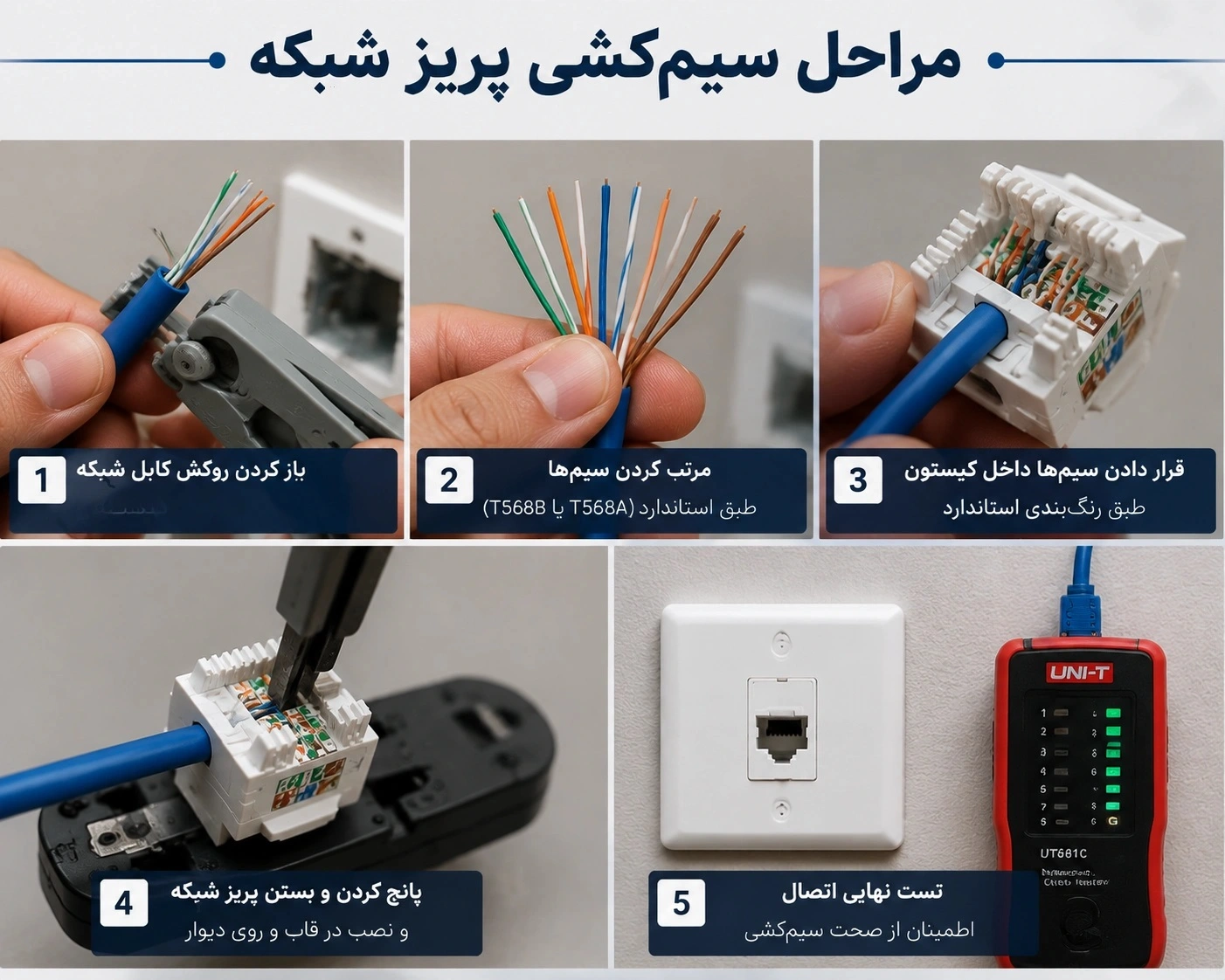

مراحل سیمکشی پریز شبکه
قبل از شروع نصب، باید مسیر کابلکشی شبکه مشخص شده باشد. در کابلکشی شبکه توکار، کابل از داخل لوله، شیار دیوار یا سقف کاذب عبور میکند و در محل پریز، داخل قوطی مخصوص قرار میگیرد. این روش ظاهر تمیزتری دارد و برای ساختمانهای در حال ساخت یا بازسازی مناسبتر است. در کابلکشی شبکه روکار، کابل از داخل داکت، ترانک یا لولههای روکار عبور میکند و پریز داخل باکس روکار نصب میشود. این روش برای دفاتر فعال، فروشگاهها و فضاهایی که امکان تخریب دیوار ندارند، کاربردیتر است.
در هر دو روش، باید از کشیدن بیش از حد کابل، ایجاد خمهای تند، عبور کابل شبکه در کنار کابل برق و لهشدگی کابل جلوگیری کنید. توصیه میشود کابل شبکه و برق در مسیرهای جداگانه عبور داده شوند. اگر ناچار به عبور از کنار کابل برق هستید، تا حد امکان فاصله مناسب را حفظ کنید و از تقاطع موازی طولانی پرهیز داشته باشید. در مسیرهای نویزی نیز کابل شیلددار و تجهیزات مناسب انتخاب بهتری هستند.
پس از رسیدن کابل به محل پریز، حدود سه تا پنج سانتیمتر از روکش بیرونی آن را با استریپر جدا کنید. در این مرحله نباید رشتههای داخلی را بیش از اندازه باز کنید. زوجهای بههمتابیده برای کاهش تداخل الکترومغناطیسی و حفظ کیفیت سیگنال طراحی شدهاند؛ بنابراین باید تاب سیمها تا نزدیکترین نقطه ممکن به کیستون حفظ شود. در اجرای استاندارد، بهتر است بازشدگی زوجها از حدود ۱۳ میلیمتر بیشتر نشود.
در برخی کابلهای Cat6 و Cat6A، یک جداکننده پلاستیکی صلیبیشکل در مرکز کابل وجود دارد که به آن Spline گفته میشود. این قطعه باید فقط تا جایی برش بخورد که مزاحم قرار گرفتن کابل در کیستون است. نباید بخش زیادی از کابل را باز و خالی کنید، چون ساختار کابل ضعیف میشود.
پس از آمادهسازی کابل، کیستون را از قاب یا نگهدارنده خارج کنید و برچسب رنگی روی آن را بررسی کنید. اگر استاندارد انتخابی شما T568B است، هر رشته را روی شیار مربوط به الگوی B قرار دهید. لازم نیست رشتهها را پیش از پانچ کاملاً صاف یا کشیده کنید؛ فقط به اندازهای که در شیار خود قرار بگیرند کافی است. کشیدن بیش از حد سیمها میتواند باعث کوتاه شدن بیش از اندازه کابل یا آسیب به زوجها شود.

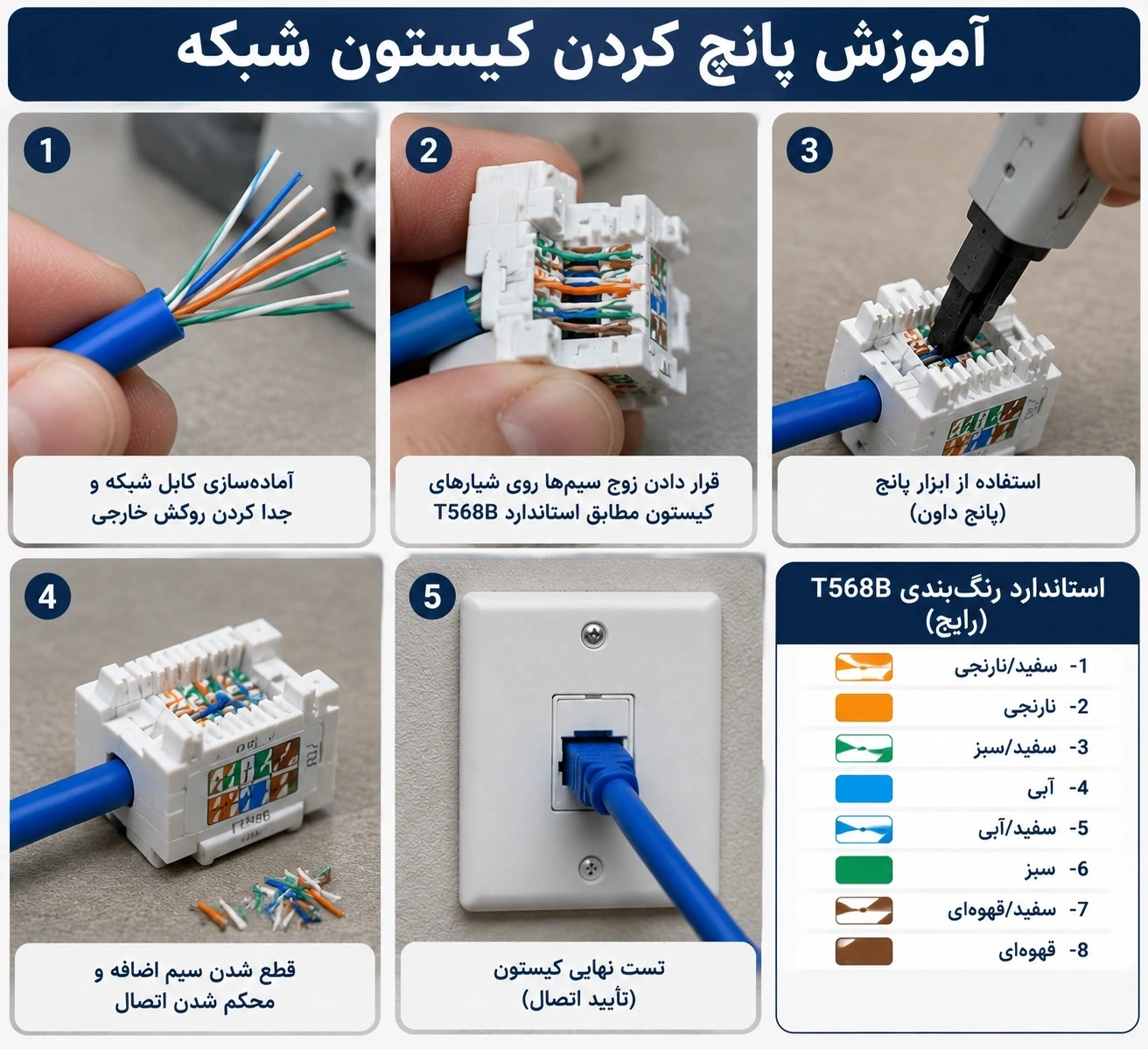

آموزش پانچ کردن کیستون شبکه
بعد از قرار گرفتن رشتهها روی شیارهای رنگی، باید با آچار پانچ آنها را داخل تیغههای کیستون تثبیت کنید. کیستون را روی سطح محکم قرار دهید یا از نگهدارنده مخصوص استفاده کنید تا هنگام فشار دادن آچار، جابهجا نشود.
آچار پانچ معمولاً یک سمت برنده دارد که با عبارت Cut یا علامت تیغه مشخص میشود. این سمت باید رو به بخش بیرونی کیستون قرار بگیرد؛ یعنی به سمتی که اضافه سیم قرار دارد. با این جهت، پس از فشرده شدن سیم، قسمت اضافی آن بهصورت تمیز بریده میشود. اگر آچار برعکس قرار گیرد، احتمال دارد سیم قطع نشود یا به اتصال اصلی فشار وارد شود.
برای پانچ کردن، آچار را کاملاً عمود بر شیار قرار دهید و با فشار کنترلشده و محکم به سمت پایین فشار دهید تا سیم داخل تیغه فلزی قرار بگیرد. صدای کوتاه یا حس آزاد شدن مکانیزم آچار معمولاً نشان میدهد پانچ انجام شده است. این کار را برای هر هشت رشته تکرار کنید.
پس از پایان پانچ، مطمئن شوید هیچ رشتهای از شیار خود خارج نشده، سیم اضافه بلند باقی نمانده و روکش اصلی کابل تا حد امکان به بدنه کیستون نزدیک است. در کیستونهایی که درپوش محافظ دارند، درپوش را ببندید تا رشتهها ثابت بمانند و فشار یا کشش احتمالی مستقیماً به محل پانچ منتقل نشود.
در نهایت، کیستون را داخل قاب پریز، شاسی ترانک یا باکس روکار نصب کنید. کابل نباید در پشت پریز تحت فشار شدید، تاخوردگی یا کشش قرار داشته باشد. بهتر است مقدار کمی کابل اضافه داخل قوطی یا ترانک باقی بماند تا در صورت نیاز به تعمیر یا پانچ مجدد، امکان کار وجود داشته باشد.
چگونه از صحت سیمکشی پریز شبکه مطمئن شویم؟
تست نهایی باید پیش از بستن کامل قاب پریز و تحویل پروژه انجام شود. سادهترین روش، استفاده از تستر شبکه است. یک سر تستر به پریز شبکه وصل میشود و بخش دیگر در انتهای کابل، معمولاً کنار پچپنل یا رک، قرار میگیرد. اگر چراغهای ۱ تا ۸ در هر دو بخش تستر به ترتیب درست روشن شوند، یعنی تمام رشتهها از نظر پیوستگی و ترتیب اتصال سالم هستند.
با این حال، روشن شدن چراغهای تستر ساده همیشه به معنی کیفیت کامل کابلکشی نیست. ممکن است کابل از نظر ترتیب رشتهها درست باشد اما به دلیل باز شدن زیاد تاب زوجها، فشار نامناسب روی کابل، کیفیت پایین کیستون، مجاورت با برق یا طول زیاد مسیر، نتواند سرعت مورد انتظار را ارائه دهد. به همین دلیل در پروژههای سازمانی، بهتر است تست سرعت واقعی نیز انجام شود.
برای این کار میتوان دو دستگاه گیگابیتی را از طریق مسیر کابل به سوییچ متصل کرد و وضعیت Link را بررسی کرد. اگر کارت شبکه به جای 1 Gbps روی 100 Mbps لینک شود، معمولاً یکی از زوجهای سیم درست متصل نشده، پانچ ناقص است یا کیفیت کابل و کیستون مناسب نیست. ابزارهای تخصصیتر مانند Fluke Networks نیز میتوانند لینک را برای استانداردهای مشخص، مانند Cat6، Certify کنند و گزارش فنی ارائه دهند.
در زمان عیبیابی کابل شبکه، ابتدا باید از درست بودن رنگبندی دو سر مسیر مطمئن شوید. سپس محل پانچ کیستون و پچپنل را بررسی کنید. پانچ ناقص، بریدگی رشته، شکستگی کابل در مسیر، استفاده از کابل CCA به جای تماممس، و آسیب ناشی از خمشدگی شدید از دلایل رایج خرابی هستند.
اشتباهات رایج در سیمکشی پریز شبکه
یکی از رایجترین اشتباهات، باز کردن بیش از حد زوجهای تابیده است. بسیاری از افراد برای مرتبتر شدن کار، رشتهها را از فاصله زیادی باز میکنند؛ در حالی که همین تابیدگی، عامل اصلی کاهش نویز و حفظ کیفیت انتقال داده است. هرچه طول قسمت بازشده بیشتر باشد، احتمال افت کیفیت لینک، بهخصوص در سرعت گیگابیت و بالاتر، بیشتر میشود.
اشتباه مهم دیگر، ترکیب کردن استانداردهای رنگبندی کابل شبکه است. اگر یک سر کابل با T568A و سر دیگر با T568B پانچ شود، یک کابل کراساور ایجاد میشود. بیشتر تجهیزات جدید از Auto MDI-X پشتیبانی میکنند و ممکن است ارتباط برقرار شود، اما این کار در کابلکشی ساختیافته استاندارد نیست و در مستندسازی و عیبیابیهای بعدی مشکل ایجاد میکند.
استفاده از کابلهای نامرغوب CCA نیز مشکلساز است. در این نوع کابلها، مغزی از آلومینیوم با روکش مس ساخته میشود، نه مس خالص. کابل CCA مقاومت بالاتری دارد، در انتقال PoE ضعیفتر عمل میکند، احتمال شکستگی آن بیشتر است و برای اجرای استاندارد زیرساخت شبکه گزینه مناسبی محسوب نمیشود. برای پروژههای حرفهای، کابل تماممس با کیفیت معتبر انتخاب بهتری است.
هماهنگ نبودن تجهیزات نیز میتواند کیفیت نهایی را کاهش دهد. برای مثال، استفاده از کابل Cat6A در کنار کیستون Cat5e، یا اتصال کابل شیلددار به کیستون بدون شیلد، باعث میشود مزیت کابل بهتر عملاً از بین برود. در کابلکشی شبکه، کیفیت لینک بر اساس ضعیفترین جزء آن تعیین میشود.
عبور دادن کابل شبکه در کنار کابل برق، قرار دادن کابل در مجاورت تجهیزات پرنویز و خم کردن کابل با شعاع کم نیز از اشتباهات رایج هستند. این موارد ممکن است در ظاهر باعث قطع ارتباط نشوند، اما در زمان انتقال داده سنگین، تماس تصویری، استفاده از تلفن VoIP یا تغذیه تجهیزات PoE، خود را به شکل افت سرعت، Packet Loss و قطعیهای مقطعی نشان میدهند.
سوالات متداول
برای سیمکشی پریز شبکه از T568A استفاده کنیم یا T568B؟
هر دو استاندارد معتبر هستند و تفاوتی در سرعت یا کیفیت شبکه ایجاد نمیکنند. با این حال، T568B در بسیاری از پروژههای شبکه رایجتر است. مهمترین نکته این است که استاندارد انتخابشده در تمام نقاط شبکه، از پچپنل تا پریز شبکه، یکسان باقی بماند.
آیا دو سر کابل باید از یک استاندارد پیروی کنند؟
بله، در کابلکشی ساختیافته معمول، هر دو سر کابل باید با یک استاندارد پانچ شوند؛ یعنی اگر در پچپنل از T568B استفاده شده، در کیستون نیز باید T568B اجرا شود. استفاده از دو استاندارد متفاوت در دو سر، کابل کراساور ایجاد میکند و برای مسیرهای ثابت شبکه توصیه نمیشود.
بدون ابزار پانچ میتوان پریز شبکه را نصب کرد؟
اگر کیستون از نوع Toolless یا بدون نیاز به آچار پانچ باشد، میتوان آن را با مکانیزم قفل یا درپوش خود کیستون نصب کرد. اما برای کیستونهای معمولی، استفاده از آچار پانچ ضروری است. بهکار بردن پیچگوشتی یا ابزارهای نامناسب ممکن است اتصال را ضعیف کند و به کیستون آسیب بزند.
آیا برای Cat6 و Cat6A روش سیمکشی متفاوت است؟
اصول رنگبندی و نحوه پانچ در Cat6 و Cat6A یکسان است و هر دو میتوانند با استاندارد T568A یا T568B اجرا شوند. تفاوت اصلی در ضخامت بیشتر کابل Cat6A، حساسیت بالاتر آن به شعاع خم و اهمیت شیلدینگ در مدلهای شیلددار است. برای Cat6A باید از کیستون، پچپنل و پچکورد همرده استفاده شود تا توانایی کابل در انتقال داده با سرعت و فرکانس بالاتر حفظ شود.
