اجزای دکل مهاری فقط به بدنه فلزی و چند سیم متصل به آن محدود نمیشوند. این سازه از بخشهای مختلفی تشکیل شده که هرکدام وظیفه مشخصی در تحمل وزن تجهیزات، مقابله با فشار باد و حفظ تعادل دکل دارند. اگر یکی از این اجزا بهدرستی انتخاب، نصب یا نگهداری نشود، پایداری کل سازه تحت تأثیر قرار میگیرد.
دکل مهاری معمولاً برای نصب تجهیزات مخابراتی، آنتنهای وایرلس، رادیو، دوربین، چراغ هشدار، لینکهای ارتباطی و تجهیزات سبک تا نیمهسنگین استفاده میشود. این نوع دکل بهدلیل اشغال فضای کمتر و هزینه ساخت پایینتر نسبت به برخی سازههای خودایستا، در پشتبام ساختمانها، محوطه کارخانهها، سایتهای ارتباطی و پروژههای شبکه کاربرد زیادی دارد.
بااینحال، انتخاب دکل مهاری فقط بر اساس ارتفاع آن انجام نمیشود. نوع تجهیزات نصبشده، وزن و سطح بادگیر آنتنها، سرعت باد منطقه، ظرفیت سازه، کیفیت فونداسیون و نحوه اجرای سیمهای مهار، همگی باید در طراحی و اجرای پروژه در نظر گرفته شوند.
ساختار کلی دکل مهاری
ساختار دکل مهاری بهگونهای طراحی میشود که بخش زیادی از نیروهای واردشده به دکل، به کمک سیمهای مهار به زمین یا سازه منتقل شوند. برخلاف دکل خودایستا که باید وزن و فشار باد را عمدتاً با بدنه و فونداسیون خودش تحمل کند، دکل مهاری از کابلها یا سیمهای مهار برای ایجاد تعادل استفاده میکند.
بدنه اصلی دکل معمولاً بهشکل سکشنهای فلزی سهوجهی ساخته میشود. این سکشنها روی هم نصب میشوند تا ارتفاع موردنیاز ایجاد شود. سپس سیمهای مهار در چند تراز مختلف به بدنه دکل متصل شده و از سمت دیگر به نقاط مهار زمینی یا سازهای وصل میشوند.
به همین علت، دکل مهاری علاوه بر فضای عمودی، به فضای پیرامونی نیز نیاز دارد. محل قرارگیری انکرها و زاویه سیمهای مهار باید بهدرستی طراحی شود. اگر فضای اطراف دکل محدود باشد یا امکان اجرای مهارها وجود نداشته باشد، ممکن است این نوع سازه انتخاب مناسبی برای پروژه نباشد.
بدنه یا سازه اصلی دکل مهاری
بدنه، بخش عمودی و اصلی دکل است که تجهیزات روی آن نصب میشوند. این بخش معمولاً از لولهها، نبشیها یا پروفیلهای فلزی ساخته میشود و در قالب قطعات چندمتری یا سکشن تولید میشود. سکشنها با پیچومهره یا اتصالات مناسب به یکدیگر متصل میشوند تا دکل به ارتفاع نهایی برسد.
نوع فولاد، ضخامت قطعات، کیفیت جوشکاری، دقت ساخت و پوشش ضدخوردگی، در عمر و ایمنی بدنه دکل نقش مهمی دارند. دکلی که در فضای باز نصب میشود، دائماً در معرض باران، رطوبت، گردوغبار، تابش خورشید و تغییرات دمایی قرار دارد. به همین دلیل، استفاده از پوشش مقاوم مانند گالوانیزه گرم یا رنگ صنعتی مناسب، میتواند از زنگزدگی و ضعیفشدن قطعات جلوگیری کند.
ظرفیت بدنه باید با تجهیزات نصبشده هماهنگ باشد. گاهی وزن خود رادیو یا آنتن زیاد نیست، اما سطح بادگیر آن بالا است و فشار قابلتوجهی به دکل وارد میکند. بنابراین در انتخاب سازه، تنها وزن تجهیزات ملاک نیست؛ ابعاد آنتنها، ارتفاع نصب و شرایط باد منطقه نیز اهمیت دارند.

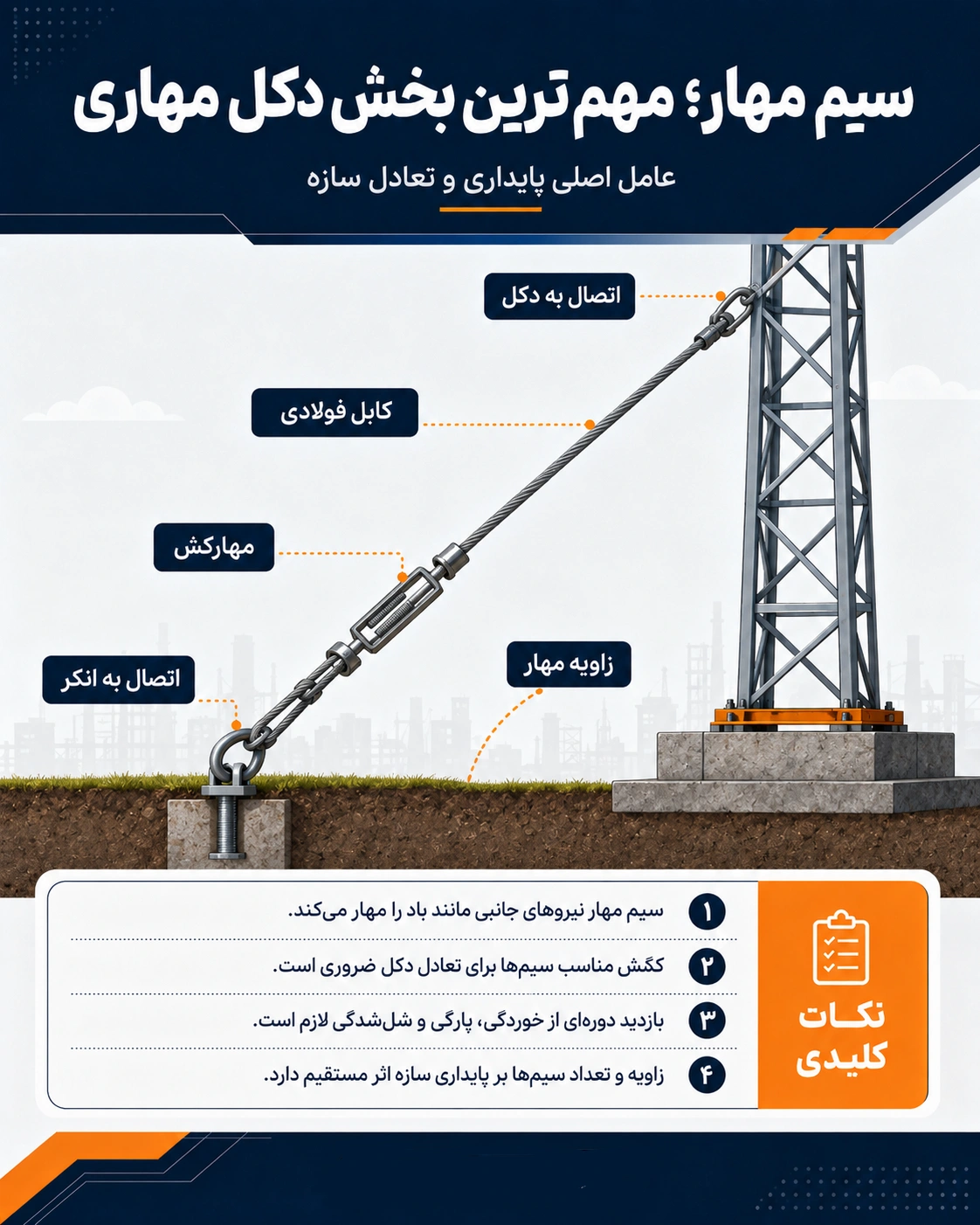

سیم مهار؛ مهمترین بخش دکل مهاری
سیم مهار یکی از مهمترین قطعات دکل مهاری است؛ زیرا نقش اصلی را در حفظ تعادل سازه بر عهده دارد. این سیمها از نقاط مختلف بدنه دکل به انکرهای اطراف متصل میشوند و فشار ناشی از باد و حرکت سازه را کنترل میکنند.
سیم مهار باید از نظر قطر، جنس، مقاومت کششی و کیفیت گالوانیزهبودن متناسب با ارتفاع دکل و بارهای واردشده انتخاب شود. سیم نامناسب، فرسوده یا دارای خوردگی ممکن است در ظاهر سالم باشد، اما در شرایط باد شدید توان تحمل کشش لازم را نداشته باشد.
نحوه مهارکردن سیم نیز بهاندازه جنس آن مهم است. استفاده از گوشواره، کرپی، مهارکش، شگل و سایر اتصالات استاندارد باعث میشود کشش سیم قابل تنظیم باشد و اتصال ایمنی ایجاد شود. سیمهای مهار باید بهصورت متقارن و با کشش کنترلشده نصب شوند. کشش نامتوازن میتواند دکل را از حالت قائم خارج کند یا فشار اضافی به یک سمت سازه وارد کند.
بازدید دورهای سیمهای مهار ضروری است. هرگونه پارگی رشتهها، شلشدن سیم، خوردگی، آسیب مکانیکی یا تغییر زاویه باید بررسی و در صورت نیاز اصلاح شود.

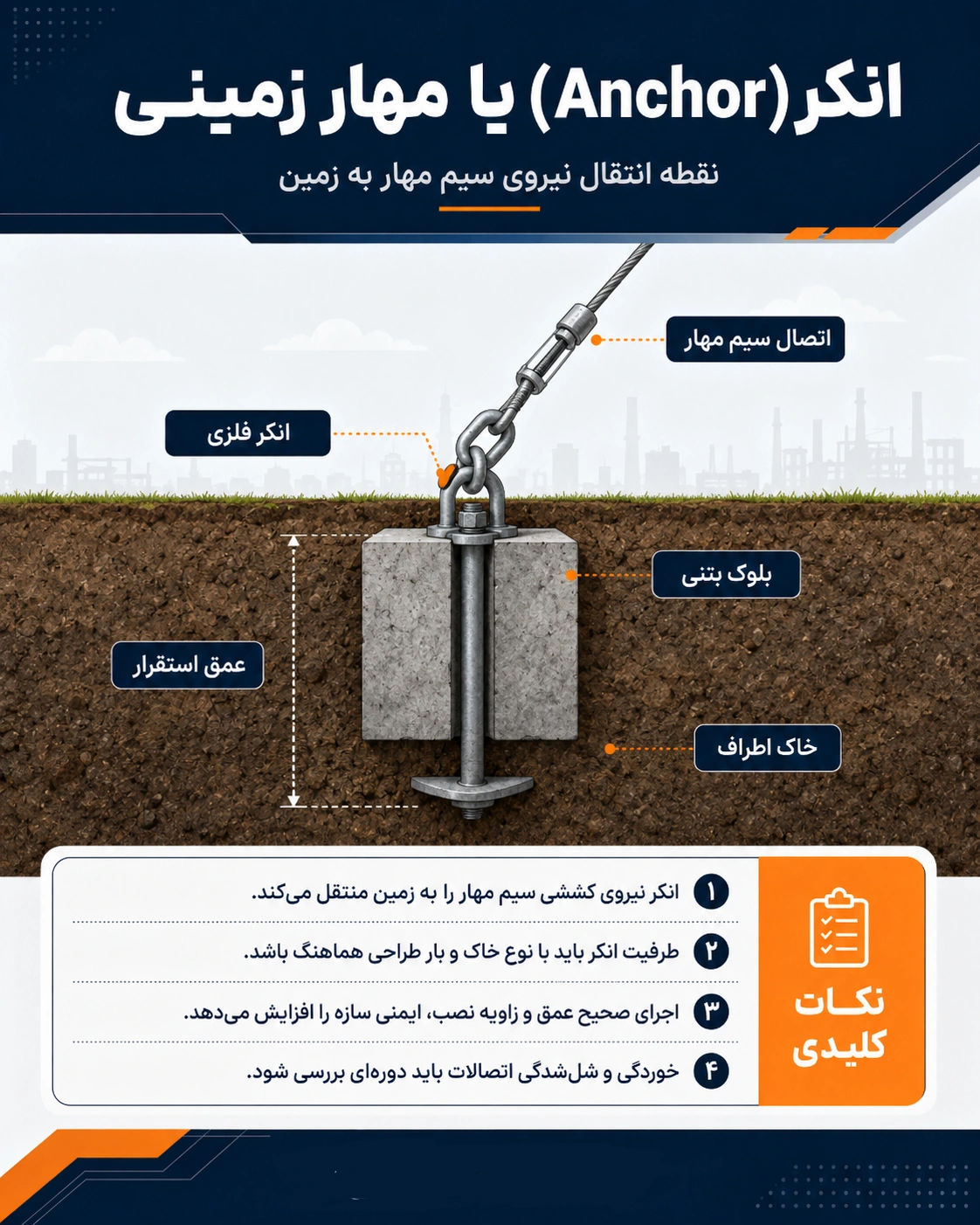

انکر (Anchor) یا مهار زمینی
انکر یا مهار زمینی، نقطهای است که سیم مهار به آن متصل میشود. وظیفه انکر این است که نیروی کششی سیمها را به زمین یا سازه مقاوم منتقل کند. اگر انکر ظرفیت کافی نداشته باشد، حتی بدنه دکل و سیمهای مهار باکیفیت نیز نمیتوانند ایمنی سازه را تضمین کنند.
انکرها میتوانند بهشکل فونداسیونهای بتنی مستقل، صفحات فلزی مهارشده، سازههای موجودِ دارای تأیید فنی یا نقاط اتصال طراحیشده روی بام اجرا شوند. انتخاب نوع انکر کاملاً به محل نصب، جنس خاک، ارتفاع دکل، تعداد مهارها و نیروهای محاسبهشده بستگی دارد.
در پروژههای زمینی، عمق و ابعاد انکر باید با توجه به شرایط خاک تعیین شود. در پروژههای پشتبامی نیز اتصال سیم مهار به اجزای ضعیف ساختمان، نردهها یا نقاط نامطمئن میتواند خطرناک باشد. پیش از اجرا باید ظرفیت سازه محل نصب توسط فرد متخصص بررسی شود.

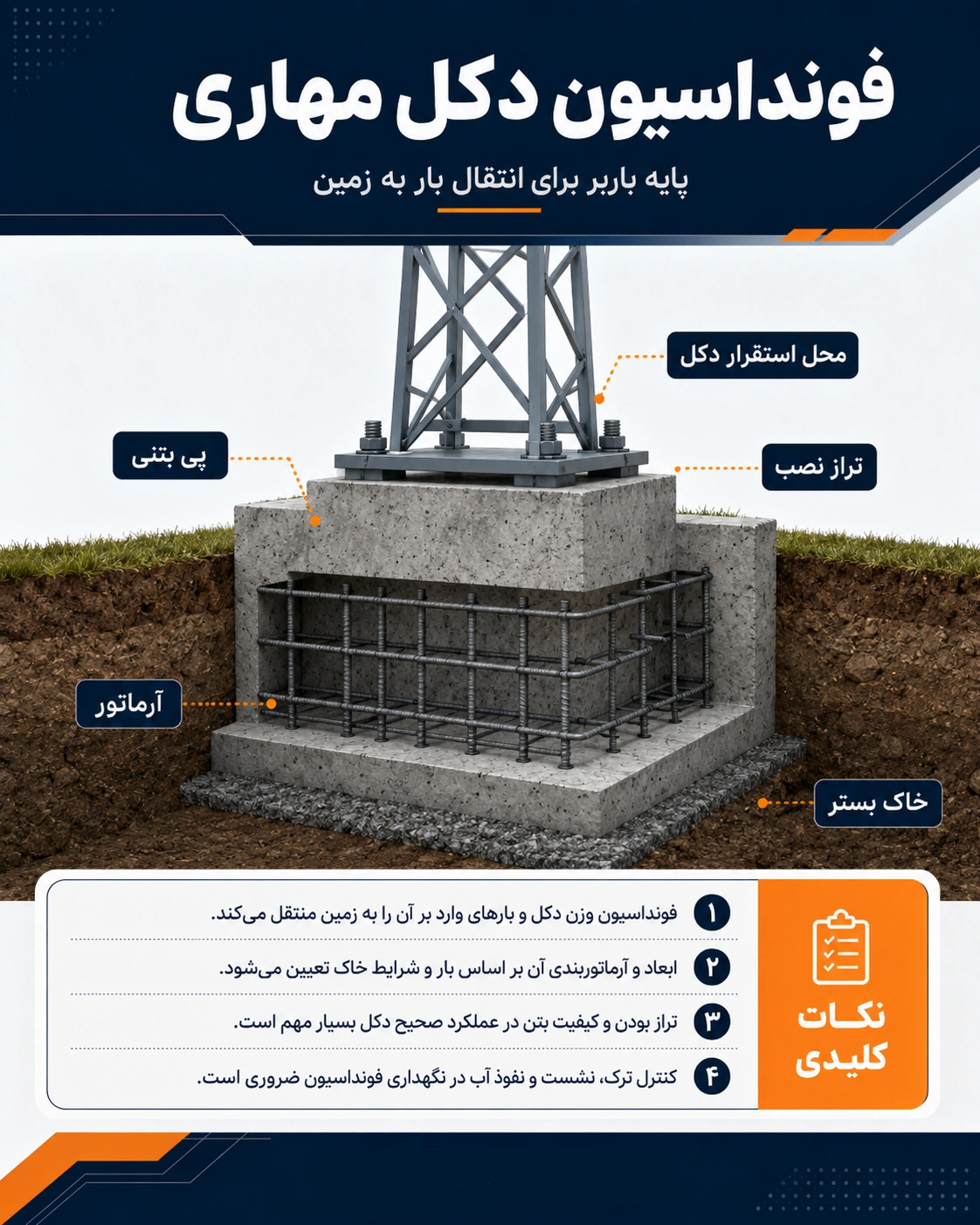

فونداسیون دکل مهاری
فونداسیون، پایهای است که بدنه اصلی دکل روی آن قرار میگیرد. اگرچه در دکل مهاری بخش بزرگی از نیروها توسط سیمها و انکرها کنترل میشوند، اما فونداسیون همچنان وظیفه مهمی در انتقال وزن سازه، ثابت نگهداشتن پایه و جلوگیری از نشست یا جابهجایی دارد.
ابعاد و مشخصات فونداسیون باید براساس ارتفاع دکل، وزن سازه، تجهیزات نصبشده، نوع خاک و شرایط محیطی طراحی شود. اجرای فونداسیون بدون بررسی خاک یا استفاده از بتن و آرماتور نامناسب، در بلندمدت میتواند باعث ترک، نشست و کاهش ایمنی شود.
در دکلهای نصبشده روی پشتبام، موضوع کمی متفاوت است. در این حالت، بهجای اجرای فونداسیون زمینی، باید ظرفیت باربری سقف، تیرها، ستونها و محل توزیع نیرو بررسی شود. نصب دکل روی بام بدون محاسبه و بررسی سازهای ممکن است به ساختمان آسیب وارد کند.

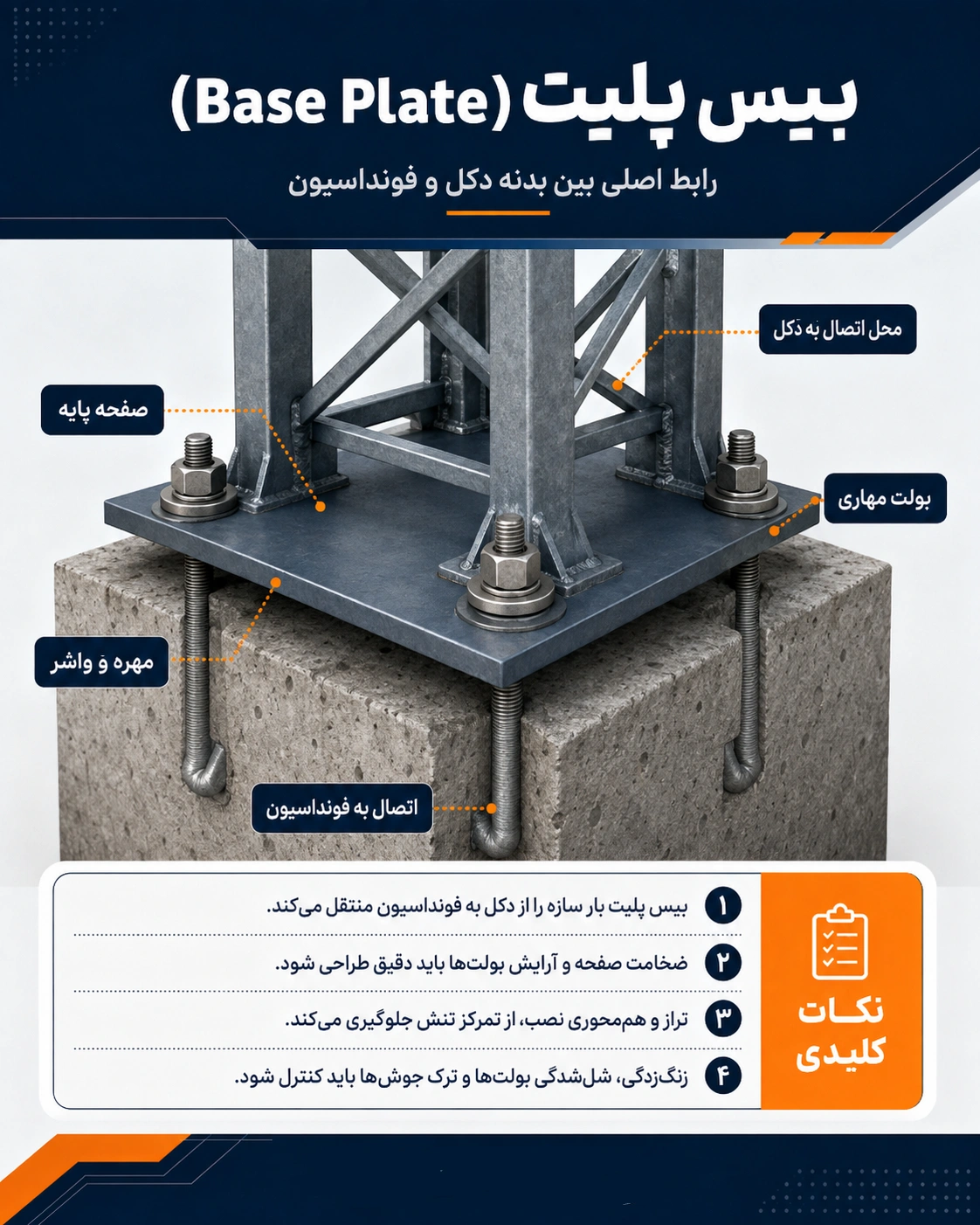

بیس پلیت (Base Plate)
بیس پلیت یا صفحهپایه، قطعه فلزی محکمی است که بین بدنه دکل و فونداسیون قرار میگیرد. این قطعه معمولاً با بولتهای مهاری به فونداسیون متصل میشود و سکشن ابتدایی دکل روی آن نصب میگردد.
بیس پلیت کمک میکند وزن و نیروهای واردشده از بدنه دکل، بهشکل مناسبتری به پایه انتقال پیدا کند. ضخامت صفحه، کیفیت جوشکاری، نوع بولتها و تراز بودن محل نصب، در عملکرد این قطعه بسیار مهم هستند.
اگر بیس پلیت بهصورت تراز نصب نشود، دکل از همان ابتدا ممکن است انحراف داشته باشد. این انحراف در ارتفاعهای بالاتر بیشتر دیده میشود و تنظیم سیمهای مهار را دشوارتر میکند. همچنین شلشدن بولتها، خوردگی اطراف صفحهپایه یا ترکخوردگی محل اتصال باید در بازدیدهای دورهای کنترل شود.

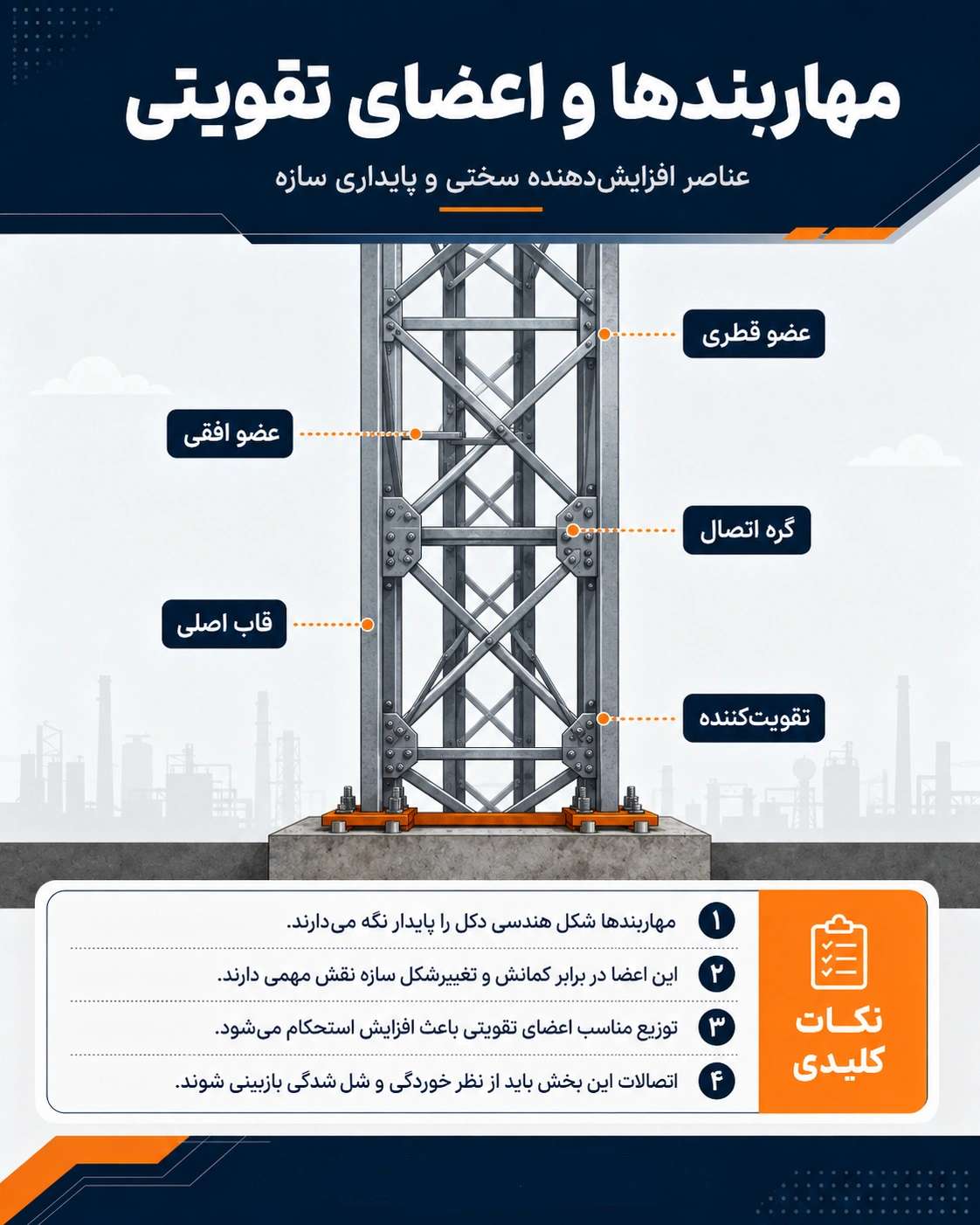

مهاربندها و اعضای تقویتی
مهاربندها و اعضای تقویتی، بخشهایی از اجزای سازه دکل هستند که برای افزایش مقاومت بدنه در برابر پیچش، خمشدگی و نیروهای جانبی استفاده میشوند. در سازههای سهوجهی، اعضای افقی و مورب بین پایههای اصلی قرار میگیرند تا شکل هندسی دکل حفظ شود و نیرو بهصورت متعادل در سراسر سازه توزیع شود.
کیفیت جوشکاری و سلامت این قطعات بسیار مهم است. ترک در محل جوش، زنگزدگی شدید، خمشدگی اعضا یا تغییر شکل سکشنها، میتواند نشانه واردشدن فشار غیرعادی یا فرسودگی سازه باشد.
در برخی پروژهها، با افزایش ارتفاع یا اضافهشدن تجهیزات جدید، ممکن است به تقویت سازه، تغییر محل نصب تجهیزات یا بازنگری در تعداد و تراز سیمهای مهار نیاز باشد. اضافهکردن آنتن و رادیو بدون بررسی ظرفیت دکل، یکی از اشتباهات رایج در پروژههای ارتباطی است.

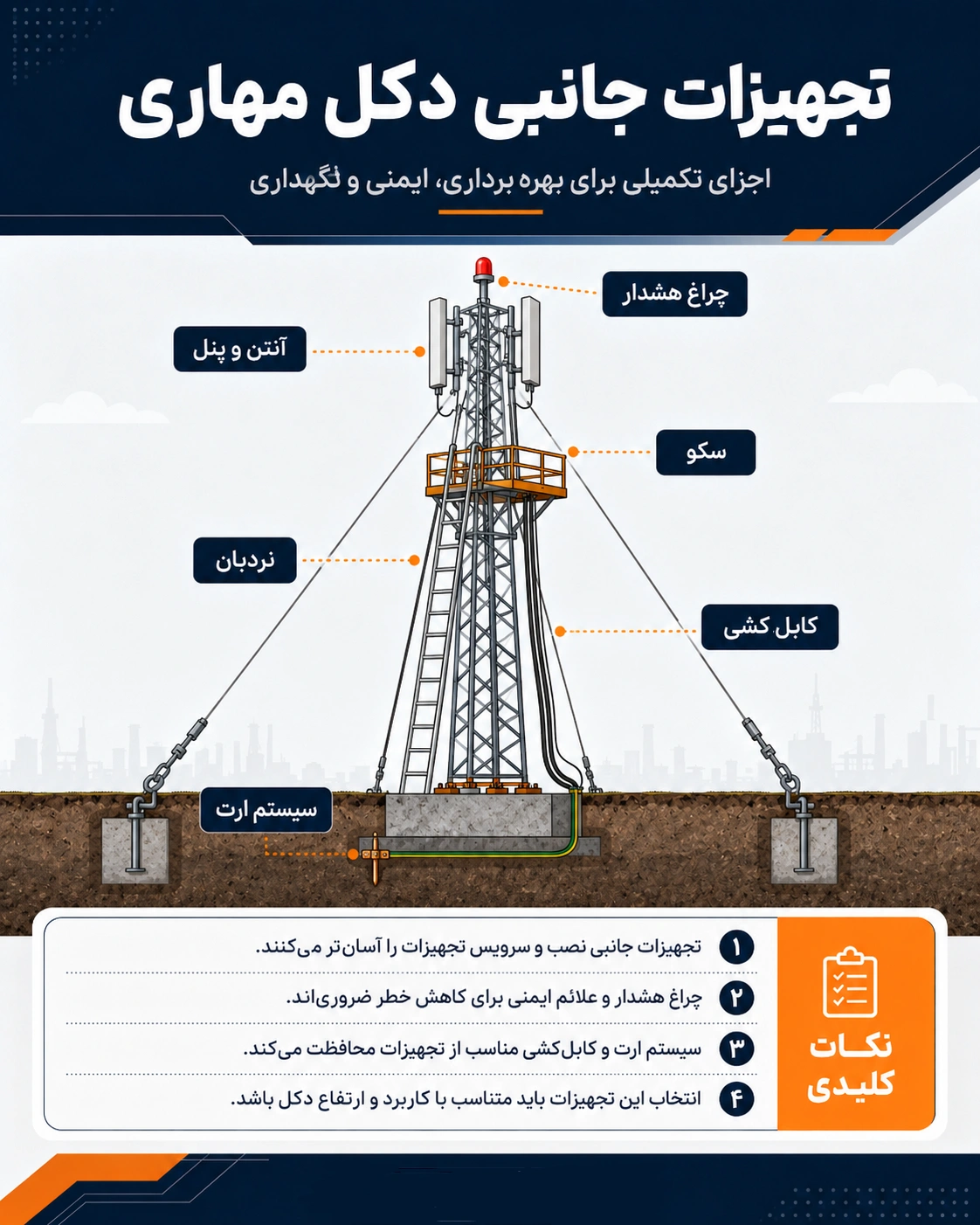

تجهیزات جانبی دکل مهاری
تجهیزات دکل مهاری فقط شامل سازه فلزی و سیمهای مهار نیستند. برای نصب ایمن و بهرهبرداری درست از دکل، معمولاً به مجموعهای از تجهیزات جانبی نیاز است.
بستهای نصب آنتن و رادیو، بازوهای نگهدارنده، براکتها، کرپی، مهارکش، شگل، گوشواره سیمبکسل و پیچومهرههای گالوانیزه، از جمله قطعاتی هستند که در نصب و مهار تجهیزات نقش دارند. کیفیت پایین این اتصالات ممکن است باعث شلشدن تجهیزات، تغییر جهت آنتن یا آسیبدیدن سازه در باد شود.
سیستم ارت و حفاظت در برابر صاعقه نیز در بسیاری از دکلها اهمیت بالایی دارد. دکل فلزی و تجهیزات نصبشده در ارتفاع، در معرض خطرات ناشی از صاعقه و اضافهولتاژ قرار دارند. اجرای اصولی ارت، استفاده از برقگیر یا محافظ مناسب و محافظت از کابلهای شبکه و برق، به کاهش آسیب احتمالی به تجهیزات کمک میکند.
بسته به نوع پروژه، تجهیزاتی مانند چراغ دکل خورشیدی، رادیو وایرلس، آنتن دیش یا سکتور، کابل شبکه Outdoor، رک فضای باز، جعبه ضدآب و سیستم برق خورشیدی نیز ممکن است روی دکل یا در اطراف آن نصب شوند. هرکدام از این تجهیزات باید با درنظرگرفتن وزن، سطح بادگیر و نحوه مهار انتخاب شوند.
سوالات متداول
مهمترین اجزای دکل مهاری کداماند؟
مهمترین اجزای دکل مهاری شامل بدنه یا سکشنهای اصلی، سیمهای مهار، انکر یا مهارهای زمینی، فونداسیون، بیس پلیت، مهاربندها، بولتها و اتصالات نصب هستند. هرکدام از این بخشها در انتقال نیرو و حفظ تعادل سازه نقش دارند و ضعف در یک قسمت میتواند ایمنی کل دکل را کاهش دهد.
سیم مهار چه نقشی در پایداری دکل دارد؟
سیم مهار با انتقال بخش بزرگی از فشار باد و نیروهای جانبی به انکرهای اطراف، از خمشدن، لرزش شدید یا واژگونی دکل جلوگیری میکند. سیمها باید با قطر و مقاومت مناسب انتخاب شوند و کشش آنها بهصورت متعادل تنظیم شود. شلبودن، خوردگی یا نصب غیراصولی سیم مهار، یکی از عوامل مهم کاهش پایداری دکل است.
چرا فونداسیون در دکل مهاری اهمیت زیادی دارد؟
فونداسیون وزن دکل و تجهیزات را به زمین منتقل میکند و مانع جابهجایی یا نشست پایه سازه میشود. هرچند سیمهای مهار بار جانبی را کنترل میکنند، اما بدون فونداسیون مناسب، پایه دکل میتواند حرکت کند یا دچار نشست شود. ابعاد و اجرای فونداسیون باید براساس شرایط خاک، ارتفاع دکل و بارهای واردشده تعیین شود.
هر چند وقت یکبار باید قطعات دکل مهاری بازرسی شوند؟
بهتر است دکل مهاری حداقل بهصورت دورهای و بهویژه پس از باد شدید، بارندگی سنگین، طوفان یا نصب تجهیزات جدید بازرسی شود. در این بازدید باید کشش سیمهای مهار، وضعیت انکرها، سلامت سکشنها، خوردگی قطعات، ترک جوشها، پیچومهرهها، بیس پلیت و تجهیزات نصبشده بررسی شوند.
برای سایتهای حساس یا دکلهایی که تجهیزات گرانقیمت و لینکهای حیاتی روی آنها نصب شدهاند، برنامه بازرسی منظمتر و ثبت گزارش سرویس توصیه میشود.
